產品特點

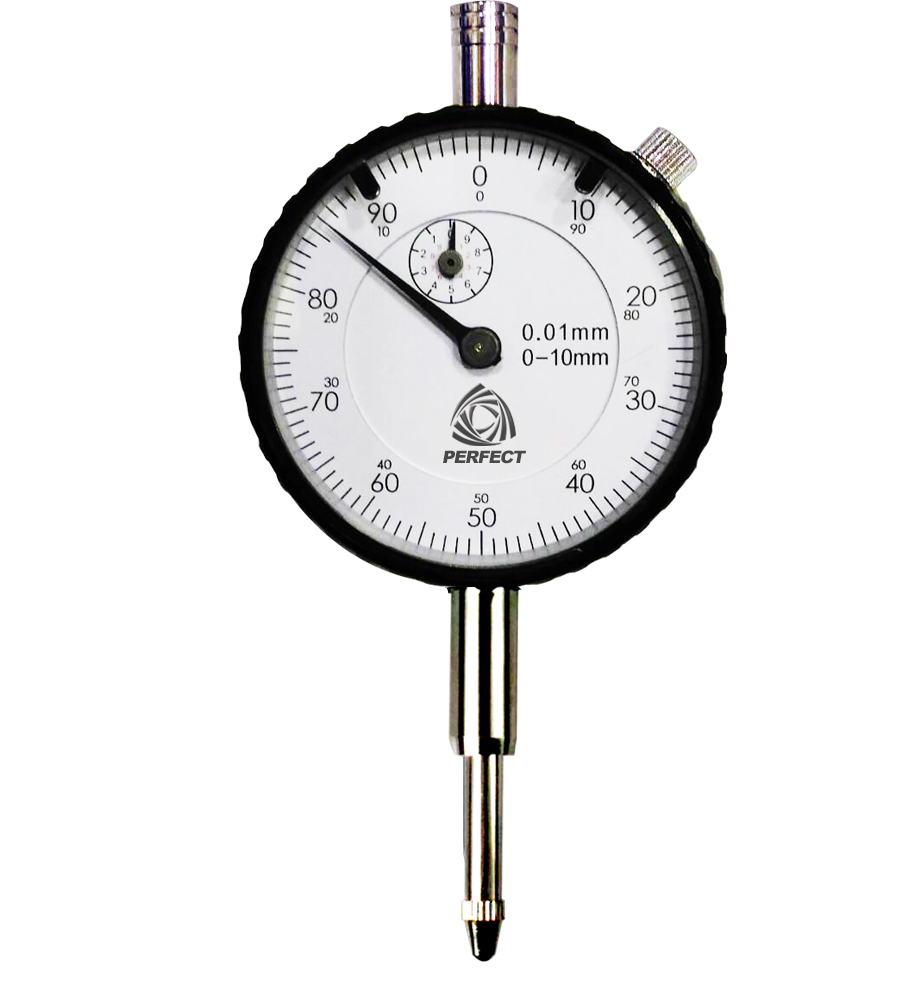

型號 : 1Z1A-10-0.01mm

百分錶 測定範圍0-10mm 解析度0.01mm

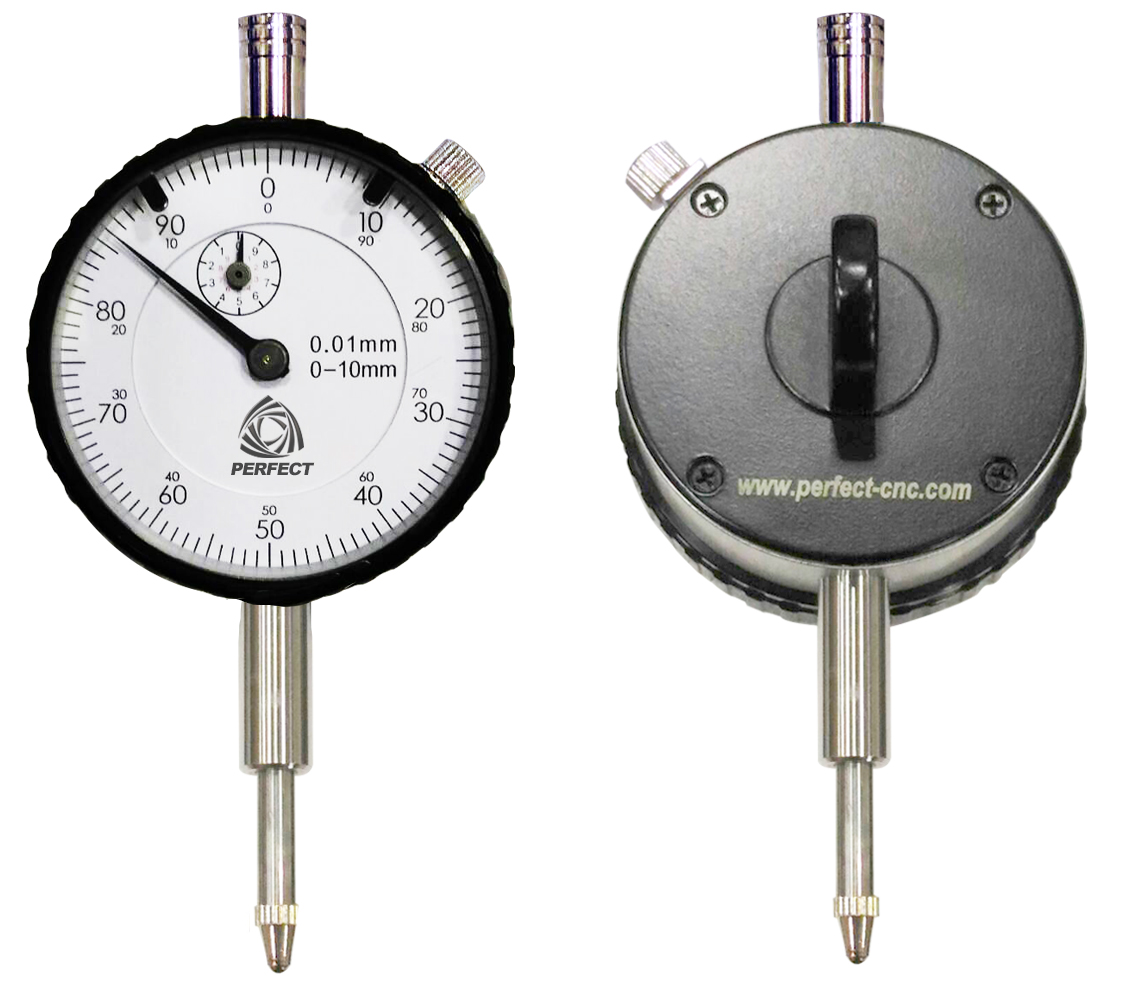

背板鋁合金附背鎖耳
錶鏡面:55mm

機械式百分錶

百分表的讀數方法為：

先讀小指針轉過的刻度線（即毫米整數），再讀大指針轉過的刻度線（即小數部分），並乘以0.01，然後兩者相加，即得到所測量的數值。

百分表是一種精度較高的比較量具，它只能測出相對數值，不能測出絕對數值，主要用於測量形狀和位置誤差，也可用於機床上安裝工件時的精密找正。百分表的讀數準確度為0.01mm。百分表當測量桿1向上或向下移動1mm時，通過齒輪傳動系統帶動大指針5轉一圈，小指針7轉一格。刻度盤在圓周上有100個等分格，各格的讀數值為0.01mm。小指針每格讀數為1mm。測量時指針讀數的變動量即為尺寸變化量。刻度盤可以轉動，以便測量時大指針對準零刻線。

使用百分錶注意事項

1）使用前，應檢查測量桿活動的靈活性。即輕輕推動測量桿時，測量桿在套筒內的移動要靈活，沒有如何軋卡現象，每次手鬆開后，指針能回到原來的刻度位置。

2）使用時，必須把百分表固定在可靠的夾持架上。切不可貪圖省事，隨便夾在不穩固的地方，否則容易造成測量結果不準確，或摔壞百分表。

3）百分表測量時，不要使測量桿的行程超過它的測量範圍，不要使表頭突然撞到工件上，也不要用百分表測量表面粗糙度或有顯著凹凸不平的工作。

4）測量平面時，百分表的測量桿要與平面垂直，測量圓柱形工件時，測量桿要與工件的中心線垂直，否則，將使測量桿活動不靈或測量結果不準確。

5）為方便讀數，在測量前一般都讓大指針指到刻度盤的零位。

百分錶維護與保養

1. 遠離液體,不使冷卻液、切削液、水或油與內徑表接觸。

2. 在不使用時,要摘下百分表,使表解除其所有負荷,讓測量桿處於自由狀態。

3. 成套保存於盒內,避免丟失與混用。
