產品特點

型號 : JERR

絞刀精度參考值
1.H7的精度是，上限+0.015 [mm]，下限是0
2.H8的精度是，上限+0.022 [mm]，下限是+0 014
3.H9的精度是，上限+0.036 [mm]，下限是+0.023
如要更正確精度等級的數值，請參照GB / T4251-2008加工標準精度等級

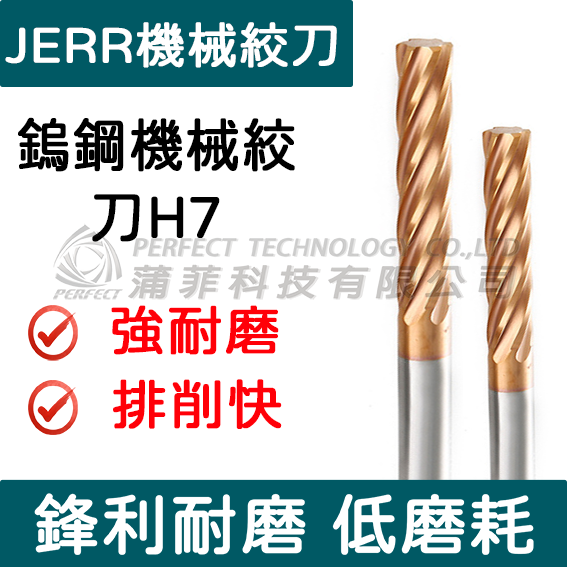

鎢鋼機械絞刀H7

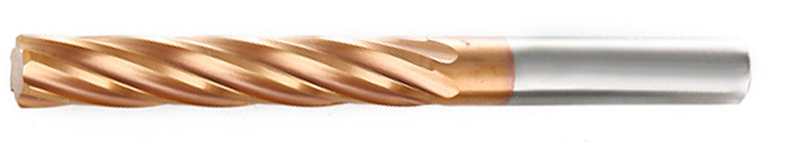

JER2鎢鋼螺旋絞刀-鋼用  H7

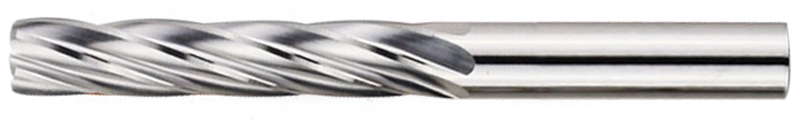

JER2鎢鋼螺旋絞刀-鋁用  H7

鎢鋼機械鉸刀尺寸眾多請來電詢問

鎢鋼機械鉸刀用途：

鎢鋼機械鉸刀具有一個或多個刀齒，並消除孔已加工表面薄金屬層的旋轉刀具。經過絞刀加工後的孔可獲得精確的尺寸和形狀，降低其表面的厚度。

鉸刀形狀：

按鉸孔的形狀分解剖，圓錐形和階梯形3種

鉸刀一般注意事項：

1.工件一定要夾正。

2.鉸削過程中，兩手用力要平衡。

3.鉸刀退出時，不能反轉，因鉸刀有後角，鉸刀反轉對準切屑塞在鉸刀刀齒後面和孔壁之間，將孔壁劃傷；同時鉸刀易磨損。

4.鉸刀使用完畢，要清擦乾淨，塗上機油，裝盒以免碰傷刃口。

二。機鉸時注意鉸削速度和走刀量

三。鉸削中，必須採用合理的冷卻潤滑液。

手用的導錐錐度較小，前角，後角較小，刃口較鋒利，一般刃帶較窄，或導錐處乾脆沒有。

鉸刀精度有D4，H7，H8，H9等精度等級。

絞刀精度參考值

1.H7的精度是，上限+0.015 [mm]，下限是0

2.H8的精度是，上限+0.022 [mm]，下限是+0 014

3.H9的精度是，上限+0.036 [mm]，下限是+0.023

如要更正確精度等級的數值，請參照GB / T4251-2008加工標準精度等級

50度鎢鋼螺旋鉸刀標準款			50度鎢鋼螺旋鉸刀加長款
規格	刃長	總長	規格	刃長	總長
1-2*50	25	50	2*100	60	100
2.1-3*50	25	50	2.5*100	60	100
3.1-4*50	25	50	3*100	60	100
4.1-5*60	25	60	3.5*100	60	100
5.1-5.5*60	30	60	4*100	60	100
5.6-6*60	30	60	4.5*100	60	100
6.5*70	35	70	5*100	60	100
7*70	35	70	5.5*100	60	100
7.5*70	35	70	6*100	60	100
8*70	35	70	6.5*100	60	100
8.5*70	35	70	7*100	60	100
9*70	35	70	7.5*100	60	100
9.5*70	35	70	8*100	60	100
10*70	35	70	8.5*100	60	100
10.5*70	35	70	9*100	60	100
11*70	35	70	9.5*100	60	100
11.5*70	35	70	10*100	60	100
12*80	40	80	10.5*100	60	100
12.5*80	40	80	11*100	60	100
13*100	60	100	11.5*100	60	100
14*100	60	100	12*100	60	100
15*100	60	100	12.5*100	60	100
16*100	60	100
17*100	60	100
18*100	60	100
19*100	60	100
20*100	60	100
