產品特點

型號 : NZH-50

CNC數控銑床設定高度位子使用:Z軸設定器
1.常用在電腦銑床／車床上設定刀。
2.測量高度：50.00±0.005mm,測台平面尺寸:47mm。
3.彈簧力較小，可避免小銑刀或鑽頭斷裂。
4.用研磨過的平行板即可簡單設定。
5.可用六角扳手調整測台高度。
6.可用六角扳手調整指針歸零。
7.新型Z軸設定器出廠時已經校正設定完成,下刀行程是1mm,客戶使用起來更方便。

台灣專利字號
TW PAT.M376374
TW PAT.M379484
大陸專利字號
ZL2009 2 0251699.3

專利型 Z軸設定器

專利型 Z軸設定器



型號	精度	重量/kg	尺寸	備註
NZH-50A	50.00/ ±0.005mm	1.3kgs	50x63x63mm	底部有磁性
NZH-50B				底部無磁性



Z軸設定器底部







專利型 Z軸設定器調整方式

1.轉動Z軸設定器錶蓋使零轉到頂部

2. 請將平行塊壓置Z軸標準面

3.使用2.5mm內六角扳手調整Z軸錶指針歸零

4.使用4mm內六角扳手調整Z軸底部測試台部高度使指針歸零

新型Z軸設定器出廠時已經校正設定完成, 下刀行程是1mm,客戶使用起來更方便。

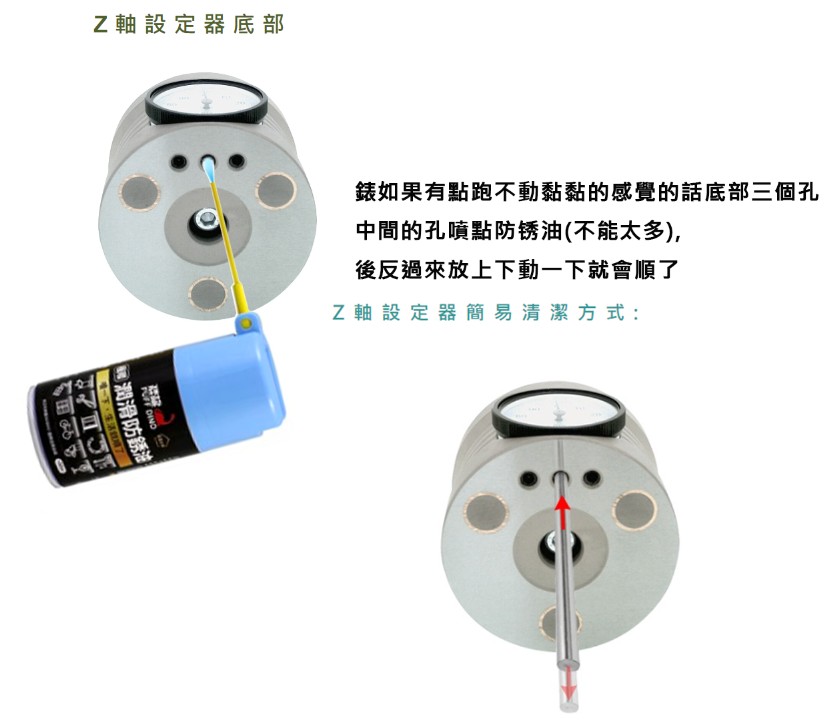

Z軸設定器簡易清潔方式:



Z軸設定器因為灰塵進入造成上方平卡住請以4MM以下圓棒放入清潔孔

往上輕推几次,這可以使灰塵出來, 但如果是切削油或撞刀造成的卡住

請寄回本公司清潔維修.
