OP型 光電式尋邊器

產品特點

型號 : OP型

1.本公司光電式尋邊器有做防銹處理,放再久也不會生銹.
2.注意光電尋邊器本儀器不可迴轉使用.
3.光電式尋邊器系列使用電池23A 12V

光電式尋邊器

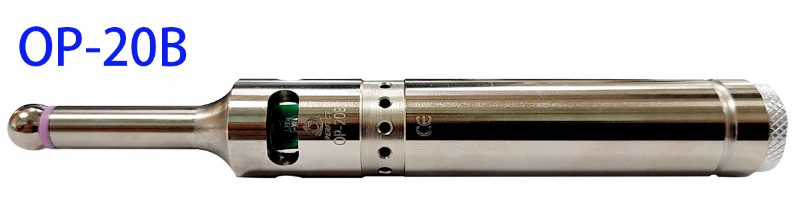

  CNC機械配件: 光電式尋邊器OP-201.jpgOP-202.jpg

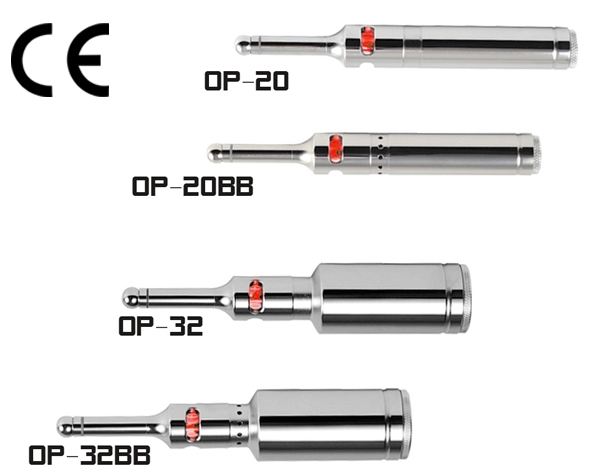

            MODEL

   G.W.WEIGHT KGS

ACCURACY

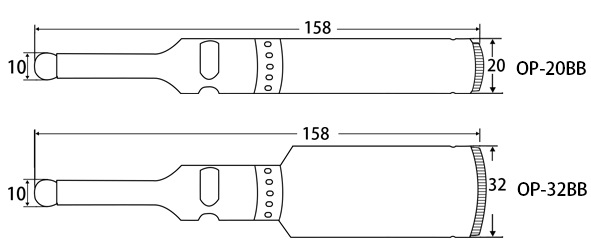

LxWxH/UNIT:mm

  OP-20         會亮

            0.20

     +-0.005

     158 x 20 x (測頭)10

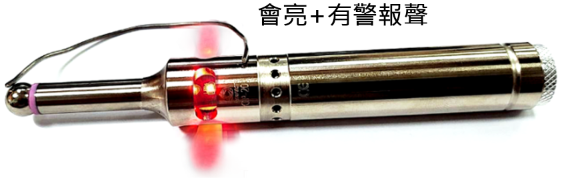

  OP-20BB    會亮+會叫

            0.20

     +-0.005

     158 x 20 x (測頭)10

  OP-32         會亮

            0.43

     +-0.005

     158 x 32 x (測頭)10

  OP-32BB    會亮+會叫

            0.43

     +-0.005

     158 x 32 x (測頭)10

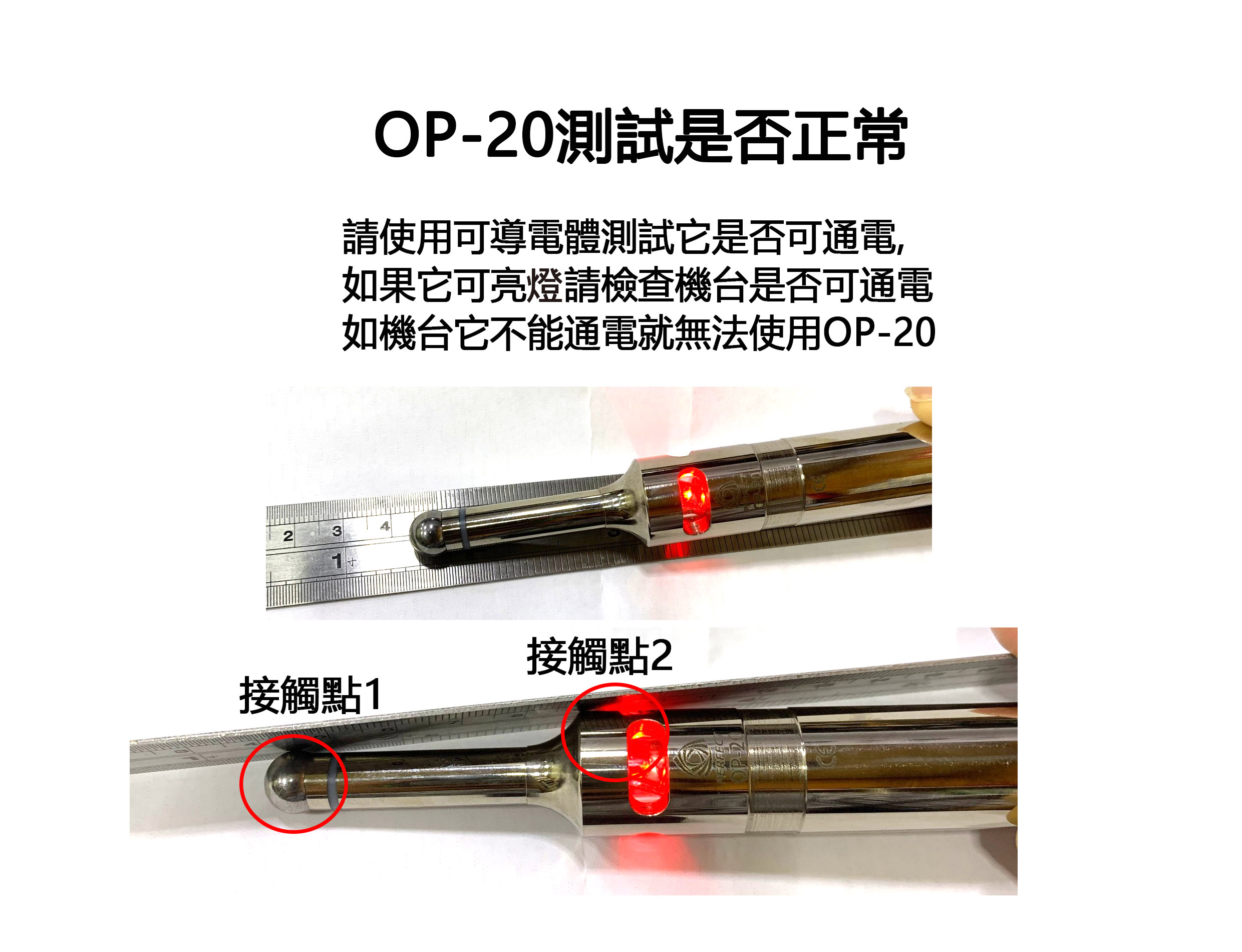

機器必須具有導電性才能使用

注意光電尋邊器本儀器不可迴轉使用,(主軸不能轉動)

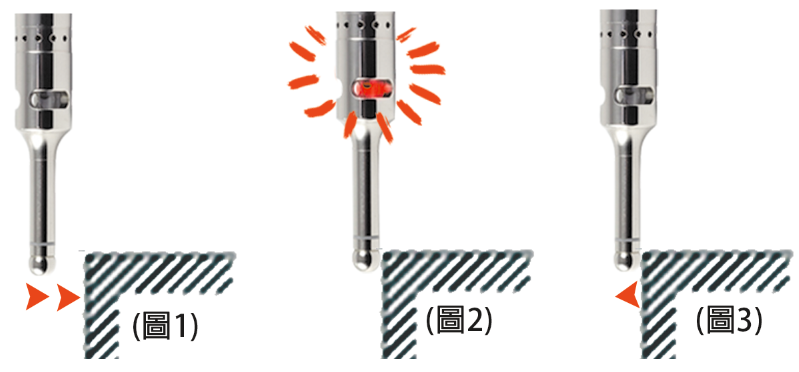

使用方式:

(圖1)使用光電尋邊器手輪請調成mu前進加工物件

(圖2)接觸物件亮灯後手輪轉退回

(圖3)不亮的點就是所要尋求的基準位置以上動作請重覆多做几回以求精确

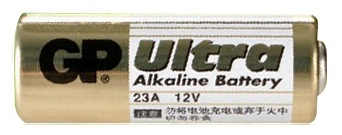

使用23A  12V電池  單價30.-
