產品特點

型號 : NZP-100

CNC數控銑床設定高度位置使用
1.在電腦銑床／車床上設定刀常用。
2.測量高度：100.00±0.005mm。
3.彈簧力較小，可避免小銑刀或鑽頭斷裂。
4.用研磨過的平行板即可簡單設定。
5.可用六角扳手調整測台高度。
6.可用六角扳手調整指針歸零。
7.新型Z軸設定器出廠時已經校正設定完成,下刀行程是1mm,客戶使用起來更方便。

台灣專利字號
TW PAT.M376374
TW PAT.M379484
大陸專利字號
ZL2009 2 0251699.3

專利型 Z軸設定器

產品規格

型號	精度/mm	重量/kg	尺寸/mm	底部磁性
NZP-100A	100.00/±0.005	1.7	100x50x50	◯
NZP-100B				✕

---

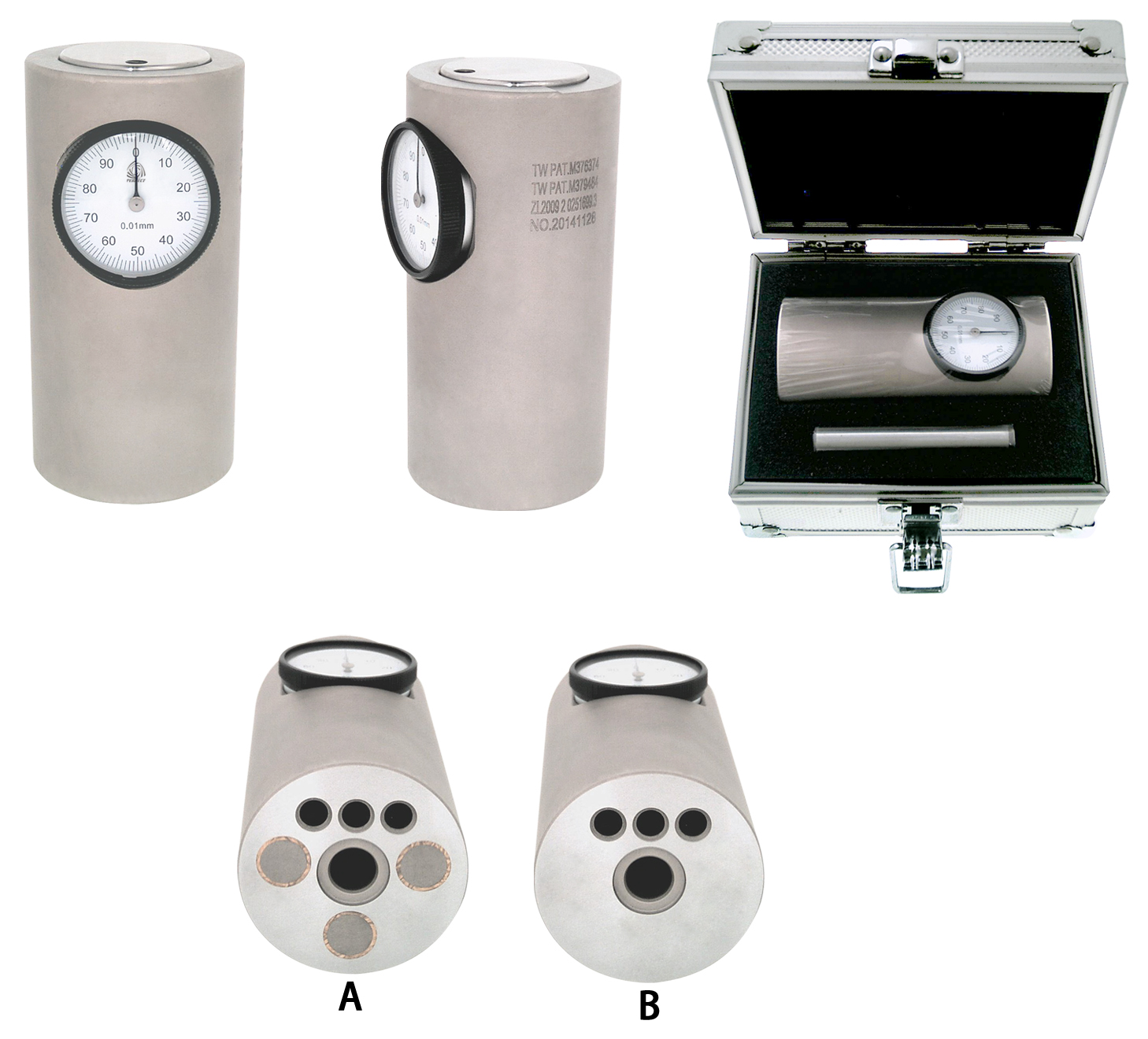

產品圖

---

Z軸設定器簡易清潔方式：

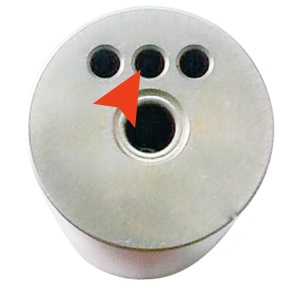

※Z軸設定器因為灰塵進入造成上方平卡住，請以4MM以下圓棒放入清潔孔。

※往上輕推几次，這可以使灰塵出來，但如果是切削油或撞刀造成的卡住，請寄回本公司清潔維修。

※請使用WD40清潔。

---

產品調整方式

NZP-100 新型Z軸設定器調整方法

1. 轉動Z軸設定器錶蓋使零轉到頂部。

2. 請將平行塊壓置Z軸標準面。

3. 使用2.5mm內六角扳手調整Z軸錶指針歸零。

4. 使用4mm內六角扳手調整Z軸底部測試台部高度使指針歸零。

※新型Z軸設定器出廠時已經校正設定完成，下刀行程是1mm，客戶使用起來更方便。
