WH-1020 陶瓷尋邊器

產品特點

型號 : WH-1020

型號WH是陶瓷尋邊器系列,本公司使用之陶瓷材料,全使用高級氧化鋯,跟仿間使用劣質陶瓷材料是不同的.
氧化鋯”Zirconia”,亦被稱作『蘇聯鑽石』。是二氧化鋯(Zirconia,ZrO2)晶體的一種。
氧化鋯在天然中極為罕有,但現時經常以人工方法合成,被廣泛用作鑽石(金剛石)的代替品。
氧化鋯特性:韌性強、耐磨損,硬 度高與鑽石硬度相同。
前端使用全陶瓷材質,具不導磁的特性。

陶瓷尋邊器

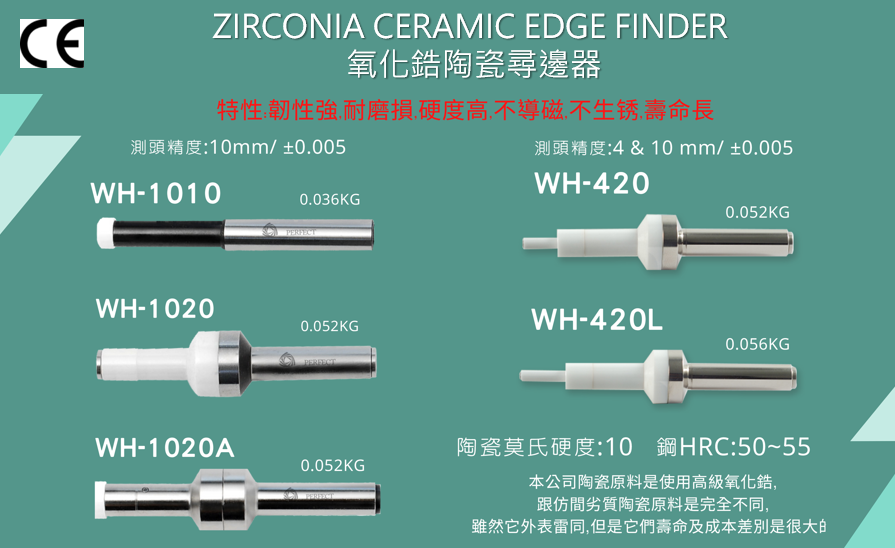

  陶瓷尋邊器系列

   MODEL

    淨重/KGS

   測頭尺寸 / 精度

  長x直徑x柄徑/:mm

   WH-1020

       0.052

        10 / ±0.005

      87 x 20 x 10

   WH-1020A

       0.052

        10 / ±0.005

      88 x 20 x 10

   WH-1010

       0.036

         10 / ±0.005

      86 x 10 x 10

   WH-420

       0.056

      4 & 10 / ±0.005

      97 x 20 x 10

   WH-420L

       0.056

      4 & 10 / ±0.005

     102 x 20 x 10


陶瓷尋邊器,氧化鋯物的質特性 :密度6 g/cm , 燒結温度:1500 °C , 硬度(HV):1400 , 抗壓強度:25000 , 絶緣破壞強度: 15KV/mm

本公司使用的陶瓷原料,是高級氧化鋯,跟仿間劣質陶瓷原料是完全不同,雖然它外表雷同,但它們的壽命差別是很大的,

聰明的客戶你要慎選喔!







 尋邊器使用方法:

請使用600~800rpm的速度轉動.如圖(Fig I)

手輪調成μm前進加工物件,

移緩緩地碰觸動,使得尋邊器測定端子不再振動,如同靜止狀態,如圖(Fig 2) ,

接著再以更細微的移動碰觸,尋邊器測定端子就會滑開,如圖(Fig 3) ,

在開始滑開起點就是所要尋求的基準位置.

加工物件本身的位置再加上尋邊器測定端子的半徑,就是座標位置

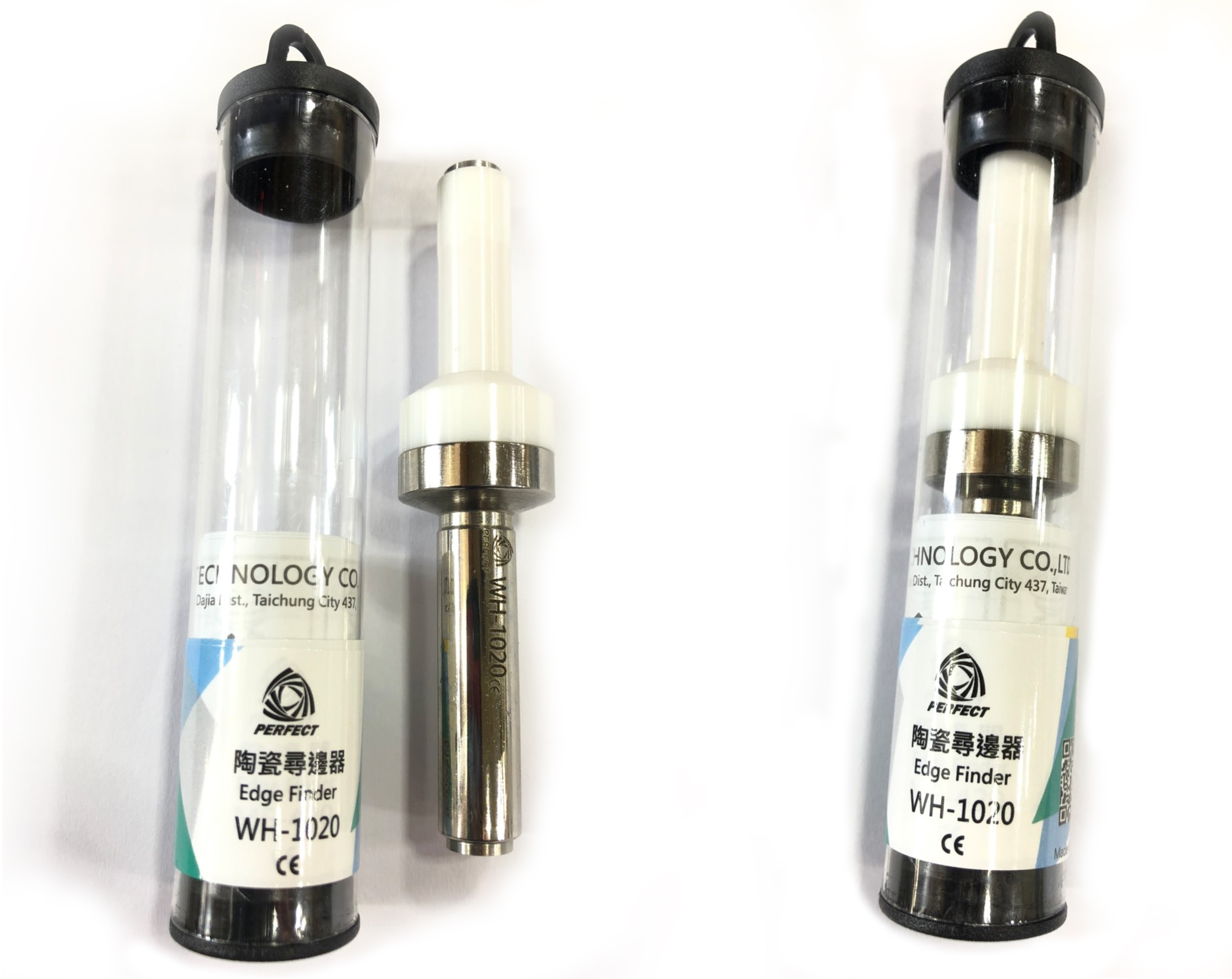

 尋邊器包裝方式如下:
