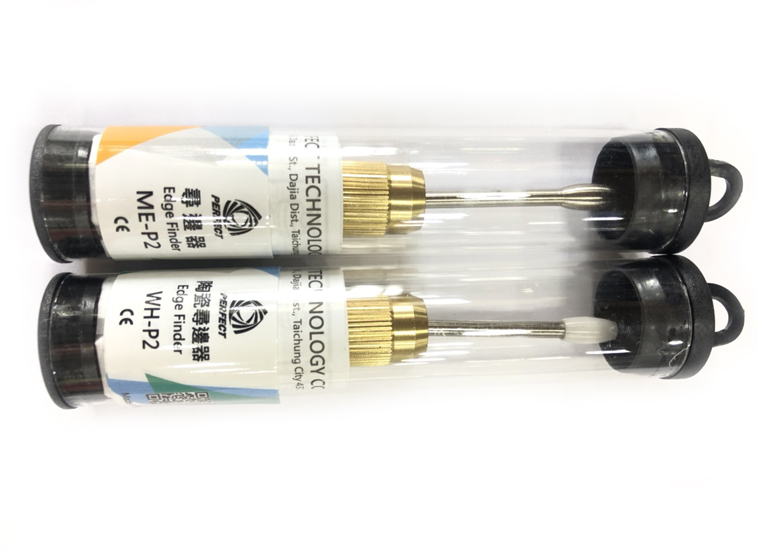

WH-P1/P2 , ME-P1/P2 迴轉式尋邊器

產品特點

型號 : WH-P1/P2 , ME-P1/P2

1. 整組尋邊器有做防銹處理,放在久也不會生銹
2. 請使用以600~800rpm的速度轉動。
3. 請測定端子高速迴轉後,如(圖1)測定端子不再甩動,如同靜止的狀態接著,以更細微的碰觸移動,測定端子就會如(圖2)所示,突然甩開,甩開的地方就是所要尋求的基準位置。
4. 加工物本身的端面位置,就是加上測定端子半徑2.5mm的座標位置

迴轉式尋邊器



CNC機械配件 : 迴轉式尋邊器系列






      MODEL     重量 KGS          測頭尺寸 / 公差LxWxH/UNIT:mm

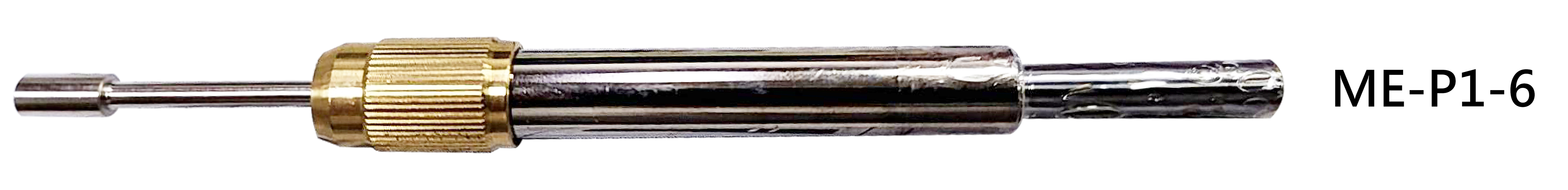

      ME-P1        0.075





       測頭 5mm /  +-0.005

144 x 13 x 柄10
      ME-P2        0.04493 x 13 x 柄 10
      ME-P2C        0.04493 x 13 x 柄 10
      WH-P1        0.075144 x 13 x 柄10
      WH-P2        0.04493 x 13 x 柄 10
      WH-P2C        0.04493 x 13 x 柄 10



陶瓷尋邊器,氧化鋯物的質特性 :密度6g/cm , 燒結温度:1500 °C , 硬度HV:1400 , 抗壓強度:25000 , 絶緣破壞強度: 15KV/mm

本公司使用的陶瓷原料,是高級氧化鋯,跟仿間劣質陶瓷原料是完全不同,雖然它外表雷同,但它壽命是差很大的,

聰明的客戶你要慎選喔!



尋邊器使用方法:







   請使用600~800rpm的速度轉動. 手輪調成 μm 前進加工物件(Fig 1)

   移緩緩地碰觸動,使得測定端子不在振動,如同靜止狀態,(Fig:2-a) ,

   接著再以更細微的移動碰觸,測定端子就會滑開(Fig:2-b) ,

   在開始滑開起點就是所要尋求的基準位置.

   加工物件本身的位置再加上測定端子的半徑2.5mm,就是座標位置
