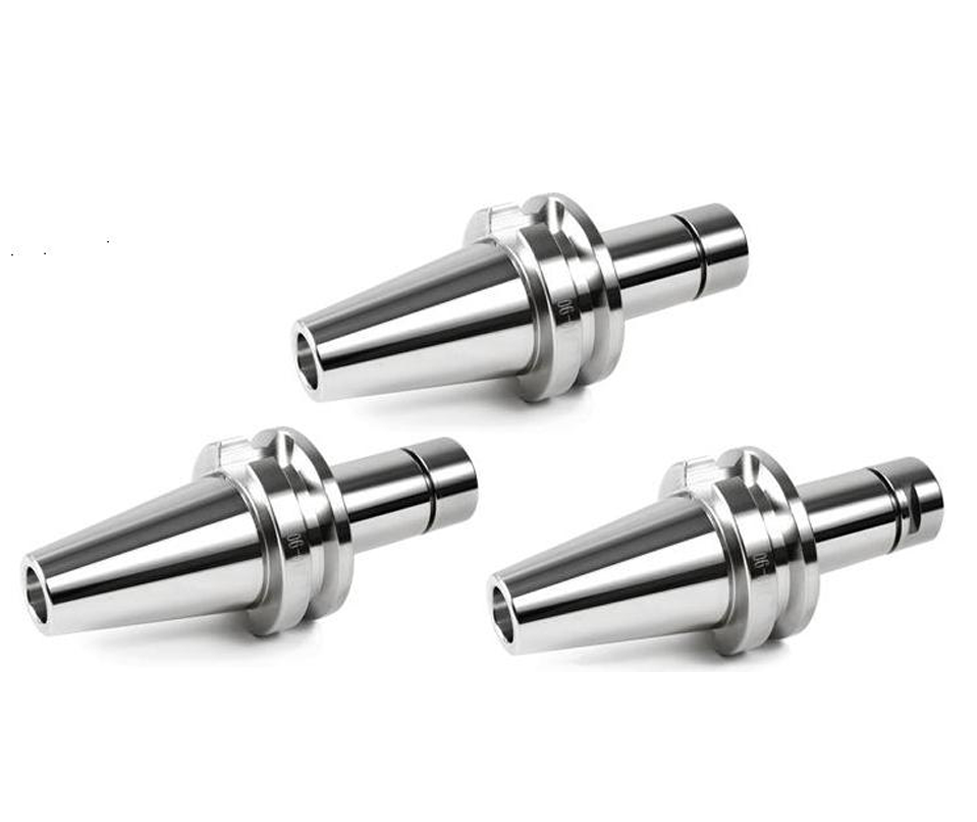

BT/SK BT-SK刀桿 銑刀夾頭

產品特點

型號 : BT/SK

刀桿材質:JIS SNCM220
刀桿硬度:HRC 56度C~58度C
刀桿渗碳硬度>0.8mm
sk刀桿系列適用於高轉速,高精密切削加工,切削效果佳
SK螺帽獨特設計可降低高轉速切刀削時的風阻及噪音並提升工作效能
SK扳手為另購品

BT-SK刀桿 銑刀夾頭





高轉速精密刀桿  BT/SK



訂講編號

夾持範圍

L

L1

重量/kg

動平衡

BT30*SK06-90L

3-6

90

70

0.70

30000RPM

BT30*SK06-120L

3-6

120

95

0.80

30000RPM

BT30*SK10-60L

3-10

60

40

0.70

30000RPM

BT30*SK10-90L

3-10

90

70

0.80

30000RPM

BT30*SK13-60L

3-13

60

40

1.10

30000RPM

BT30*SK13-90L

3-13

90

70

1.10

30000RPM

BT30*SK16-60L

3-16

60

40

0.70

30000RPM

BT30*SK16-90L

3-16

90

70

0.90

30000RPM

BT30*SK16-150L

3-16

150

130

1.30

30000RPM

訂講編號

夾持範圍

L

L1

重量/kg

動平衡

BT40*SK06-90L

3-6

90

70

0.70

30000RPM

BT40*SK06-120L

3-6

120

95

0.80

30000RPM

BT40*SK10-60L

3-10

60

35

1.20

25000RPM

BT40*SK10-90L

3-10

90

65

1.30

25000RPM

BT40*SK10-120L

3-10

120

95

1.50

25000RPM

BT40*SK10-150L

3-10

150

125

1.60

25000RPM

BT40*SK13-60L

3-13

60

35

1.20

25000RPM

BT40*SK13-90L

3-13

90

65

1.30

25000RPM

BT40*SK13-120L

3-13

120

95

1.60

25000RPM

BT40*SK13-150L

3-13

150

125

1.80

25000RPM

BT40*SK16-60L

3-16

60

35

1.30

25000RPM

BT40*SK16-90L

3-16

90

65

1.50

25000RPM

BT40*SK16-120L

3-16

120

95

1.90

25000RPM

BT40*SK16-150L

3-16

150

125

2.10

25000RPM

BT40*SK20-60L

3-20

60

35

1.30

25000RPM

BT40*SK20-90L

3-20

90

65

1.80

25000RPM

BT40*SK20-120L

3-20

120

95

2.40

25000RPM

BT40*SK20-150L

3-20

150

125

2.60

25000RPM

BT40*SK25-80L

3-25

80

55

1.60

25000RPM

BT40*SK25-120L

3-25

120

95

2.20

25000RPM

 訂講編號

夾持範圍

L

L1

重量/kg

動平衡

BT50*SK10-135L

3-10

135

100

4.15

15000RPM

BT50*SK10-150L

3-10

150

115

4.20

15000RPM

BT50*SK10-165L

3-10

165

130

4.40

15000RPM

BT50*SK16-100L

3-16

100

65

4.20

15000RPM

BT50*SK16-135L

3-16

135

100

4.55

15000RPM

BT50*SK16-150L

3-16

150

115

5.00

15000RPM

BT50*SK16-165L

3-16

165

130

5.10

15000RPM

BT50*SK20-100L

3-20

100

65

4.50

15000RPM

BT50*SK20-135L

3-20

135

100

5.00

15000RPM

BT50*SK20-150L

3-20

150

115

5.50

15000RPM

BT50*SK25-100L

3-25

100

65

4.50

15000RPM

BT50*SK25-135L

3-25

135

100

5.10

15000RPM

BT50*SK25-150L

3-25

150

115

5.30

15000RPM

SK刀桿內擋牙紋:(SK10: 12x1.5牙)(SK16: 16x20牙)(SK20: 24x30牙)(SK25: 28x1.5牙)


高轉速精密筒夾 SK




SK精密型筒夾

訂講編號

夾持範圍 d

D

L

Weight(kg)

SK06-

3.0   1/8     3.5      4.0      4.5      5.0     5.5      6.0

10.0

25.0

0.01

SK10-

3.0   1/8     3.5      4.0      4.5      5.0     5.5      6.0   6.5   7.0      7.5      8.0      8.5      9.0     9.5     10.0

16.0

30.0

0.02

SK13-

3.0   1/8     3.5      4.0      4.5      5.0     5.5      6.0   6.5   7.0      7.5      8.0      8.5      9.0     9.5     10.0   11    12     13

20.0

39.0

0.04

SK16-

3.0   1/8     3.5      4.0      4.5       5.0     5.5     6.0   6.5    7.0     7.5      8.0      8.5       9.0     9.5    10.0   11     12     13   14   15     16

24.5

45.0

0.08

SK20-

6.0   8.0     10    12    14    16   18   20

29.3

50.5

0.14

SK25-

6.0   8.0     10    12    14    16   18   20    25

35.0

57.0

0.24

筒夾跳動精度 (A級0.005mm) (AA級0.003mm)     ~如果你訂講AA級請明确註明~

TSK 出水型筒夾 或稱 止水型筒


訂講編號

夾持範圍 d

D

L

Weight(kg)

TSK06-

3.0    1/8    3.5     4.0     4.5      5.0     5.5      6.0

10.0

25.0

0.01

TSK10-

3.0    1/8    3.5     4.0     4.5    5.0    5.5     6.0    6.5 7.0   7.5 8.0     8.5    9.0      9.5    10.0

16.0

30.0

0.02

TSK13-

3.0    1/8    3.5     4.0     4.5    5.0    5.5     6.0    6.5 7.0   7.5      8.0     8.5     9.0    9.5     10.0    11.0     12.0     13.0

20.0

39.0

0.04

TSK16-

3.0    3.5     4.0     4.5    5.0    5.5     6.0    6.5     8.0 8.5    10.0   10.5    12.0    12.5    14.0     16.0

24.5

45.0

0.08

TSK20-

6 .0    8.0    10.0    12.0    14.0    16.0   18.0   20.0

29.3

50.5

0.14


TSK 出水型筒夾出水測試影片

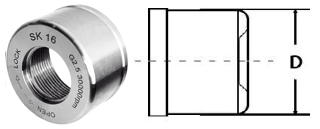

高轉速精密螺帽


高速精密螺帽

直徑/mm

G

淨重/kg

NUT-SK10

29

 BT30 M22x1.25

           M22x1.5P

0.05

NUT-SK13

37

      M28x1.5P

0.07

NUT-SK16

40

  M32x1.5P

0.11

NUT-SK20

50

  M40x1.5P

0.18

NUT-SK-25

56

  M45x1.5P

0.21

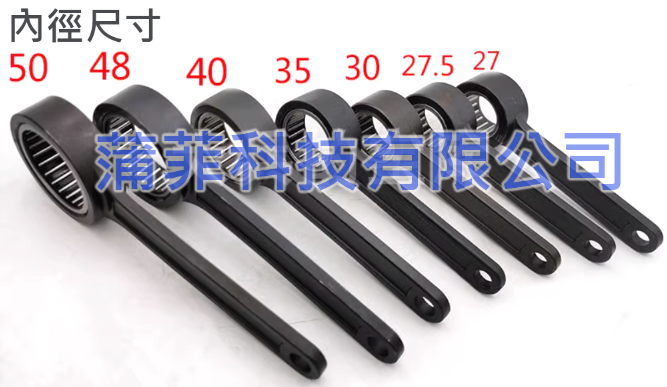

高轉速精密扳手




  SK扳手為另購品


高速扳手

淨重/kg

WRE-SK10

0.14

WRE-SK13

0.18

WRE-SK16

0.28

WRE-SK20

0.29

WRE-SK25

0.26








高轉速精密軸承螺帽



高速精密軸承螺帽

直徑/mm

G

淨重/kg

BNUT-SK10

30

BT30 M22x1.25  M22x1.5P

0.05

BNUT-SK13

35

    M28x1.5P

0.07

BNUT-SK16

40

M32x1.5P

0.11

BNUT-SK20

50

M40x1.5P

0.18

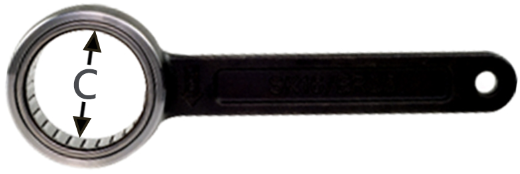

高轉速精密軸承扳手


  SK扳手為另購品

軸承扳手

淨重/kg

BWER-SK10

0.22

BWER-SK13

0.25

BWER-SK16

0.32

BWER-SK20

0.44
