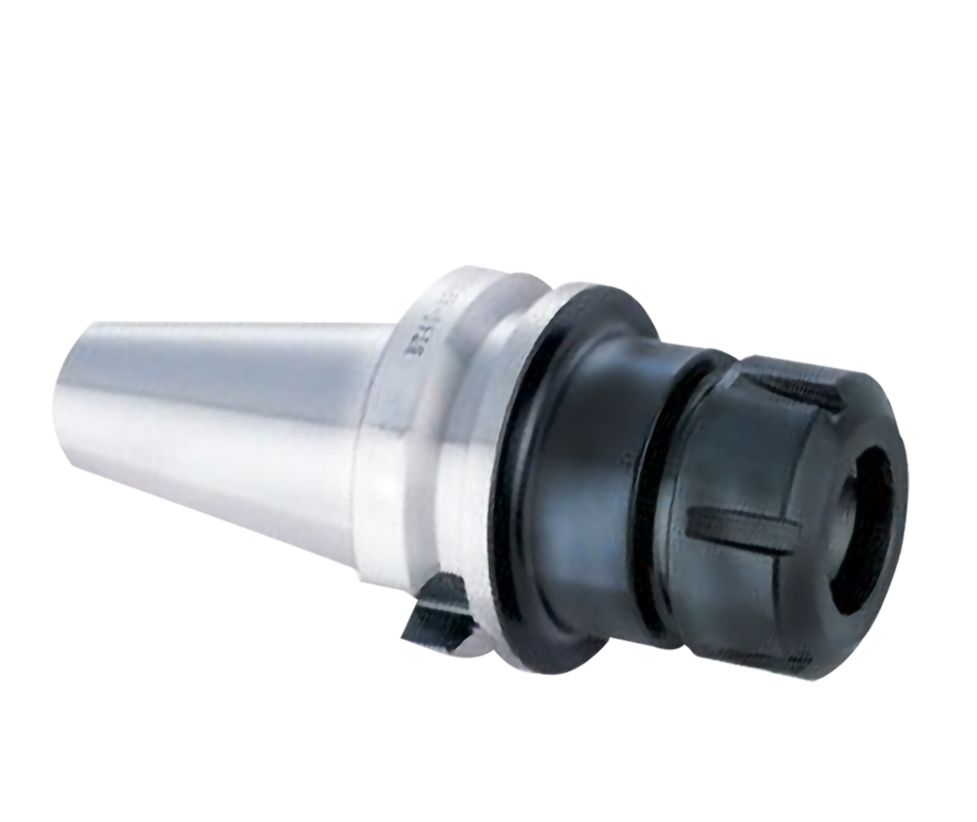

BT/ER ER彈性筒夾刀桿

產品特點

型號 : BT/ER

ER筒夾具有彈性,適合夾持鑽頭,鉸刀,銑刀及絲攻刀具
ER扳手為另購品

ER彈性筒夾刀桿


BT/ER 彈性筒夾刀桿









ER  / 訂購編號

   Rdnge ∮ d

L

D

   Weight(kg)

1

BT30-ER16-60L

3~10

60

28

0.60

2

BT30-ER16-100L

3~10

100

28

0.75

3

BT30-ER20-60L

3~13

60

34

0.60

4

BT30-ER20-100L

3~13

100

34

0.75

5

BT30-ER25-60L

3~16

60

42

0.70

6

BT30-ER32-60L

3~16

60

50

0.75

7

BT30-ER32-70L

3~16

70

50

0.80

8

BT30-ER32-100L

3~16

100

50

0.95

9

BT40-ER11-70L

3~7

70

19

1.20

10

BT40-ER11-100L

3~7

100

19

1.25

11

BT40-ER16-70L

3~10

70

28

1.20

12

BT40-ER16-100L

3~10

100

28

1.40

13

BT40-ER16-125L

3~10

125

28

1.50

14

BT40-ER16-150L

3~10

150

28

1.60

15

BT40-ER16-200L

3~10

200

28

1.90

16

BT40-ER20-70L

3~13

70

34

1.30

17

BT40-ER20-100L

3~13

100

34

1.50

18

BT40-ER20-125L

3~13

125

34

1.65

19

BT40-ER20-150L

3~13

150

34

1.80

20

BT40-ER20-200L

3~13

200

34

1.95

21

BT40-ER25-70L

3~16

70

42

1.50

22

BT40-ER25-100L

3~16

100

42

1.70

23

BT40-ER25-150L

3~16

150

42

2.10

24

BT40-ER32-70L

3~20

70

50

1.40

25

BT40-ER32-100L

3~20

100

50

1.80

26

BT40-ER32-150L

3~20

150

50

2.60

27

BT40-ER40-80L

3~26

80

63

1.70

28

BT40-ER40-100L

3~26

100

63

2.20

29

BT40-ER40-120L

3~26

120

63

2.30

30

BT40-ER40-150L

3~26

150

63

2.45

31

BT50-ER16-100L

3~10

100

28

4.10

32

BT50-ER16-150L

3~10

150

28

4.30

33

BT50-ER16-200L

3~10

200

28

4.60

34

BT50-ER20-100L

3~13

100

34

4.20

35

BT50-ER20-150L

3~13

150

34

4.50

36

BT50-ER20-200L

3~13

200

34

4.80

37

BT50-ER25-100L

3~16

100

42

4.20

38

BT50-ER25-150L

3~16

150

42

4.80

39

BT50-ER25-200L

3~16

200

42

5.30

40

BT50-ER32-100L

3~20

100

50

4.40

41

BT50-ER32-150L

3~20

150

50

5.20

42

BT50-ER32-200L

3~20

200

50

5.90

43

BT50-ER40-100L

3~26

100

63

4.70

44

BT50-ER40-150L

3~26

150

63

5.90

    45

  BT50-ER40-200L

3~26

  200

  63

7.10




訂購編號

Rdnge  d

D

L

Weight(kg)

ER11-

2  3  4  5   6   7

11.5

18.0

0.01

ER16-

2  3  4  5   6   7  8  9  10

17.0

27.0

0.03

ER20-

2  3  4  5   6   7  8  9  10   11  12  13

21.0

31.0

0.04

ER25-

3  4  5   6   7  8  9  10   11  12  13   14    15  16

26.0

35.0

0.07

ER32-

3  4  5   6   7  8  9  10   11  12  13   14   15  16  17  18  19  20

33.0

40.0

0.15

ER40-

3  4  5   6   7  8  9  10   11  12  13   14   15  16   18  19  20   21   22  23   24      25   26

41.0

46.0

0.27

ER50-

12  14  16  18    20   22  24  26   28   30  32   34

52.0

60.0

0.45

 訂購編號

Rdnge  d

D

L

Weight(kg)

ER11-

2.5   3.5   4.5  5.5   6.5

11.5

18.0

0.01

ER16-

2.5   3.5   4.5  5.5   6.5   7.5   8.5   9.5

17.0

27.0

0.03

ER20-

2.5   3.5   4.5  5.5   6.5   7.5   8.5   9.5   10.5   11.5  12.5

21.0

31.0

0.04






訂購編號

      A型 螺帽

D

L

G

  Weight(kg)

AN-ER11

ER11-A型

19.0

13

M14x0.75P

0.01

AN-ER16

ER16-A型

28.0

17.5

M22x1.5P

0.04

  AN-ER20

ER20-A型

  34.0

   19

  M25x1.5p

0.07











訂購編號

A型 扳手

C

L

  Weight(kg)

AW-ER11

ER11-A型

17.0

140

0.08

AW-ER16

ER16-A型

25.0

142

0.12

  AW-ER20

  ER20-A型

  30.0

  162

0.17











訂購編號

M型 螺帽

D

L

G

  Weight(kg)

MN-ER11

ER11-M型

16.0

12

M13x0.75P

0.01

MN-ER16

ER16-M型

22.0

18

M19x1.0P

0.02

  MN-ER20

  ER20-M型

  28.0

  19

  M24x1.0P

0.03









訂購編號

M型 扳手

C

L

  Weight(kg)

MW-ER11

ER11-M型

16.0

12

0.03

MW-ER16

ER16-M型

22.0

18

0.05

  MW-ER20

  ER20-M型

  28.0

  19

0.07







訂購編號

  UM型 螺帽

D

L

G

  Weight(kg)

UM-ER25

ER25型>

42.0

20.0

M32x1.5P

0.11

UM-ER32

ER32型>

50.0

22.5

M40x1.5P

0.15

UM-ER40

ER40型>

63.0

29.0

M50x1.5P

0.3

  UM-ER50

ER50型>

  78.0

  35.0

  M64x2.0P

0.5











訂購編號

  UM型 扳手

C

L

  Weight(kg)

UMW-ER25

ER25型>

65.00

206.00

0.22

UMW-ER32

ER32型>

75.00

253.00

0.30

UMW-ER40

ER40型>

90.00

289.00

0.36

  UM-WER50

ER50型>

  110.00

  350.00

0.70









  訂購編號

  C型 螺帽

D

L

G

  Weight(kg)

CN-ER25

ER25型>

  43.0

  22.0

M32x1.5P

0.13

CN-ER32

ER32型>

51.0

24.0

M40x1.5P

0.16

CN-ER40

ER40型>

63.0

29.0

  M50x1.5P

0.31









訂購編號

C型 扳手

C

L

  Weight(kg)

CW-ER25

ER25型

43.0

235.0

0.22

CW-ER32

ER32型

51.0

255.0

0.30

  CW-ER40

  ER40型

  63.0

  260.0

0.36
