產品特點

型號 : ZDE-100

CNC數控銑床設定高度位置使用:微小徑銑刀專用Z軸設定器
1.在電腦銑床／車床上設定刀長用。
2.測量高度：100.00±0.005mm。
3.彈簧力較小，可避免小銑刀或鑽頭斷裂。
4.用研磨過的平行板即可簡單設定。
5.適合0.05mm 極微小銑刀專用
6.陶瓷(氧化鋯) 測頭

微小徑銑刀專用 Z軸設定器 附開關

產品規格

型號	精度/mm	重量/kg	尺寸/mm	底部磁性
ZDE-100	100.00/±0.005	1.7	100x50x50	磁性開關

---

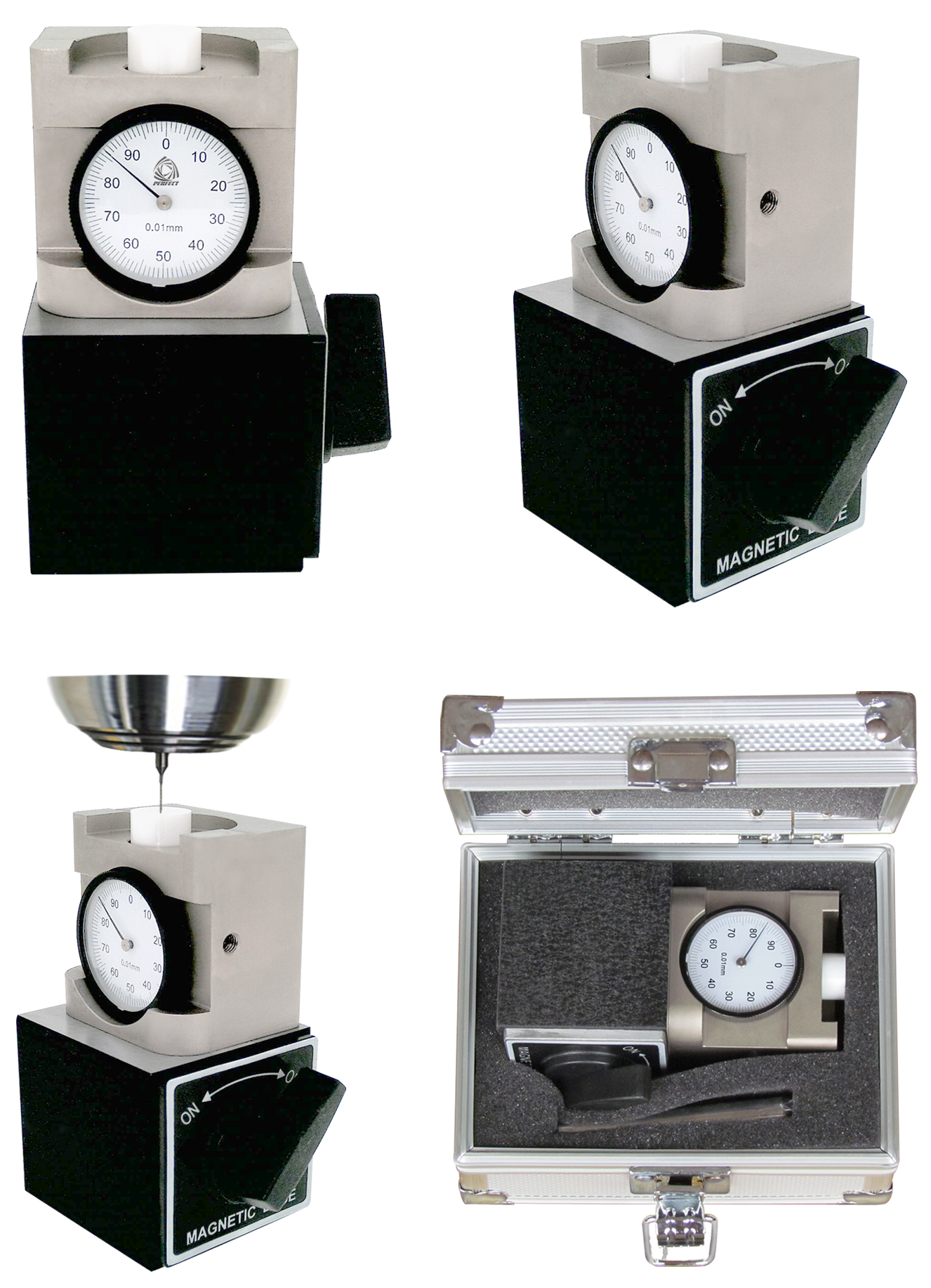

 產品圖

※ ZDE-50適合0.05 mm極微小銑刀專用

---

產品使用說明

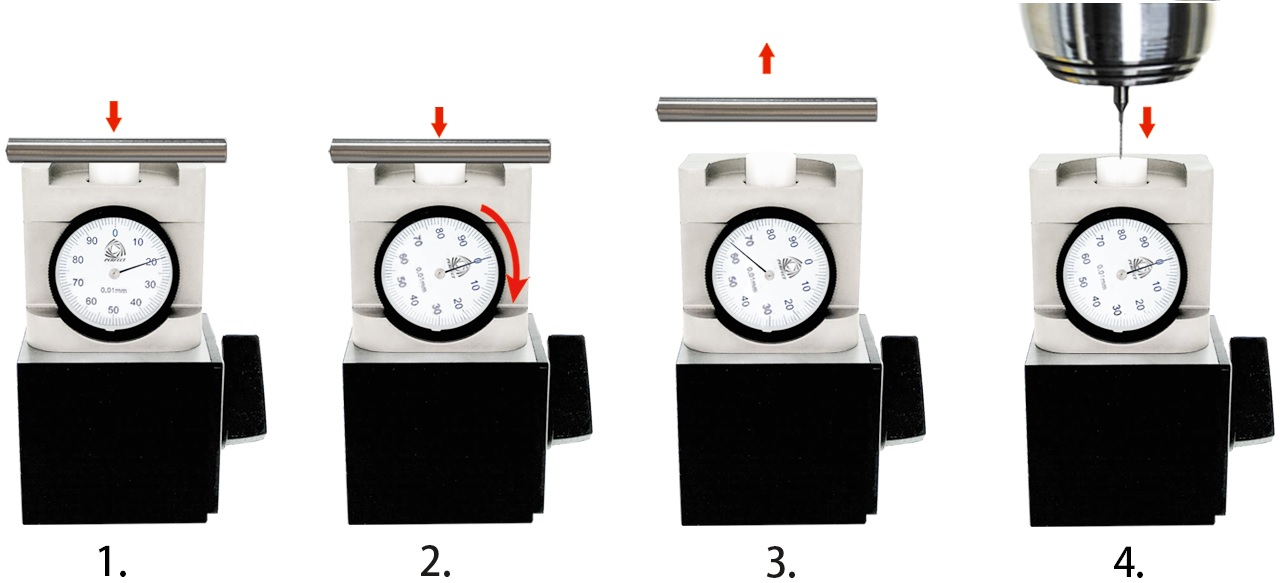

ZDE-100 微小徑Z軸設定器校正

1. 請將平行塊壓置Z軸設定器標準面。

2. 轉動百分錶使零歸到指針位置。

3. 將平行塊移開。

4. Z軸設定器放在工件上讓刀具慢速進刀使指針轉至0的位置就是50mm。
