產品特點

型號 : BT/TER

TER伸縮攻牙本體須搭配ER筒夾做使用
使用時,螺帽請勿過度鎖緊以免造成本體及螺帽損壞
ER扳手須另外購買

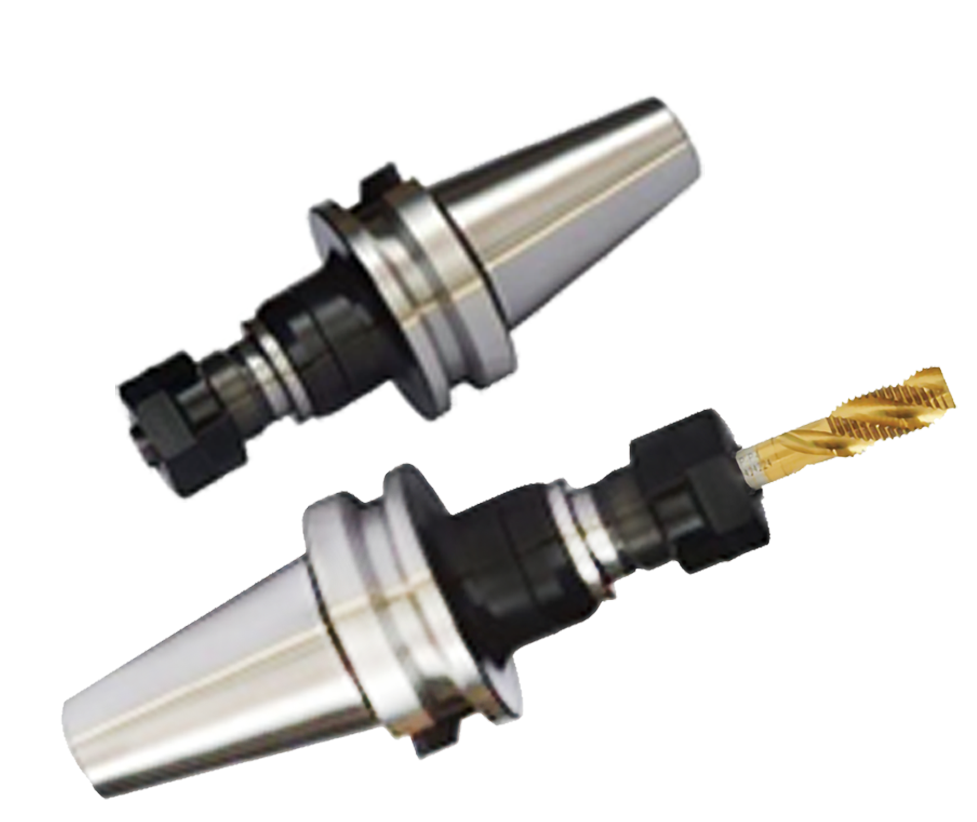

剛性伸縮攻牙器



BT/TER剛性伸縮攻牙本體



訂購編號	D	L	Tapping  Range
BT30-TER16	28	77	M3~M10
BT30-TER20	34	86	M3~M12
BT40-TER16	28	77	M3~M10
BT40-TER20	34	86	M3~M12
BT40-TER25	42	90	M4~M16
BT40-TER32	50	94	M4~M22
BT40-TER40	63	98	M6~M30

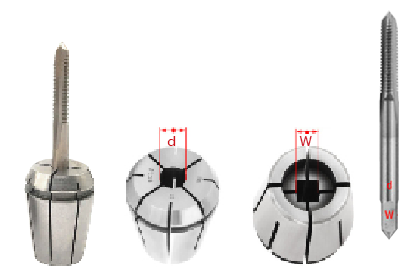

TER絲攻筒夾



TER16 夾持範圍:M2~M12

TER20 夾持範圍:M2~M14

TER25 夾持範圍:M3~M20

TER32 夾持範圍:M3~M24

國際標準ISO			日標JIS
絲攻規格	d	W口	絲攻規格	d	W口
M2	2.5	2	M2	3	2.5
M3	3.15	2.5	M3	4	3.2
M4	4	3.15	M4	5	4
M5	5	4	M5	5.5	4.5
M6	6.3	5	M6	6	4.5
M8	6.3	5	M8	6.2	5
M10	8	6	M10	7	5.5
M12	9	7.1	M12	8.5	6.5
M14	11.2	9	M14	10.5	8
M16	12.5	10	M16	12.5	10
M18	14	11.2	M18	14	11
M20	14	11.2	M20	15	12
M22	16	12.5	M22	17	13
M24	18	14	M24	19	15
