EEA 盲孔式滾光刀具

產品特點

型號 : EEA

滾光是冷加工過程,在旋轉時,透過滾珠產生的壓力,達到表面的整修與拋光
適用:電磁閥、汽壓缸、油壓缸、馬達軸承孔、導套與導柱孔等孔內、孔外之滾光
精度:表面粗度提高到Ra 0.4~0.1
尺寸:可精修內孔之精確尺寸,提高30%以上抗鏽蝕及抗磨耗之表面

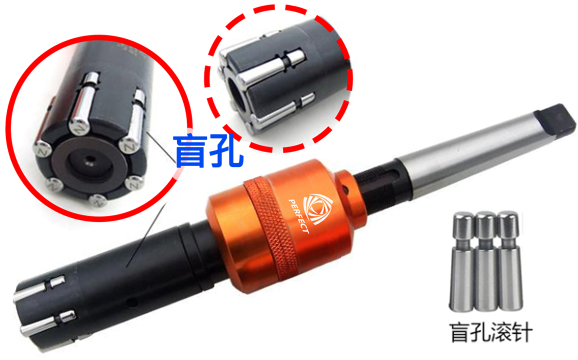

盲孔式滾光刀具


 盲孔式滾光刀具  EEA

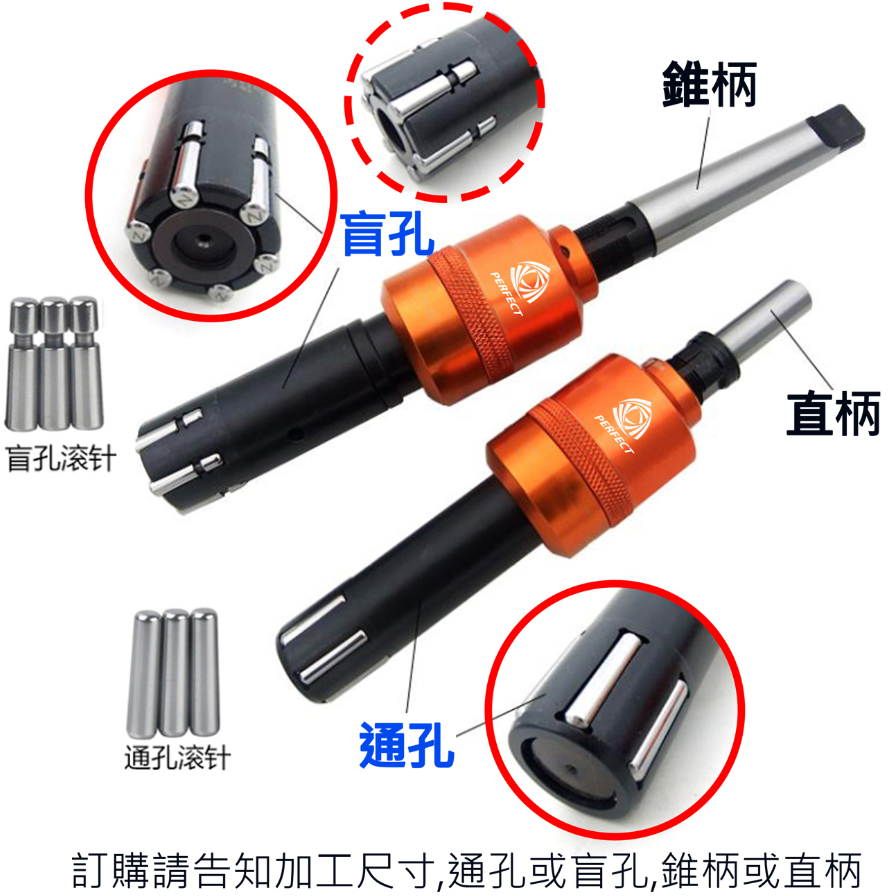

滾光刀都是依客戶要求客制

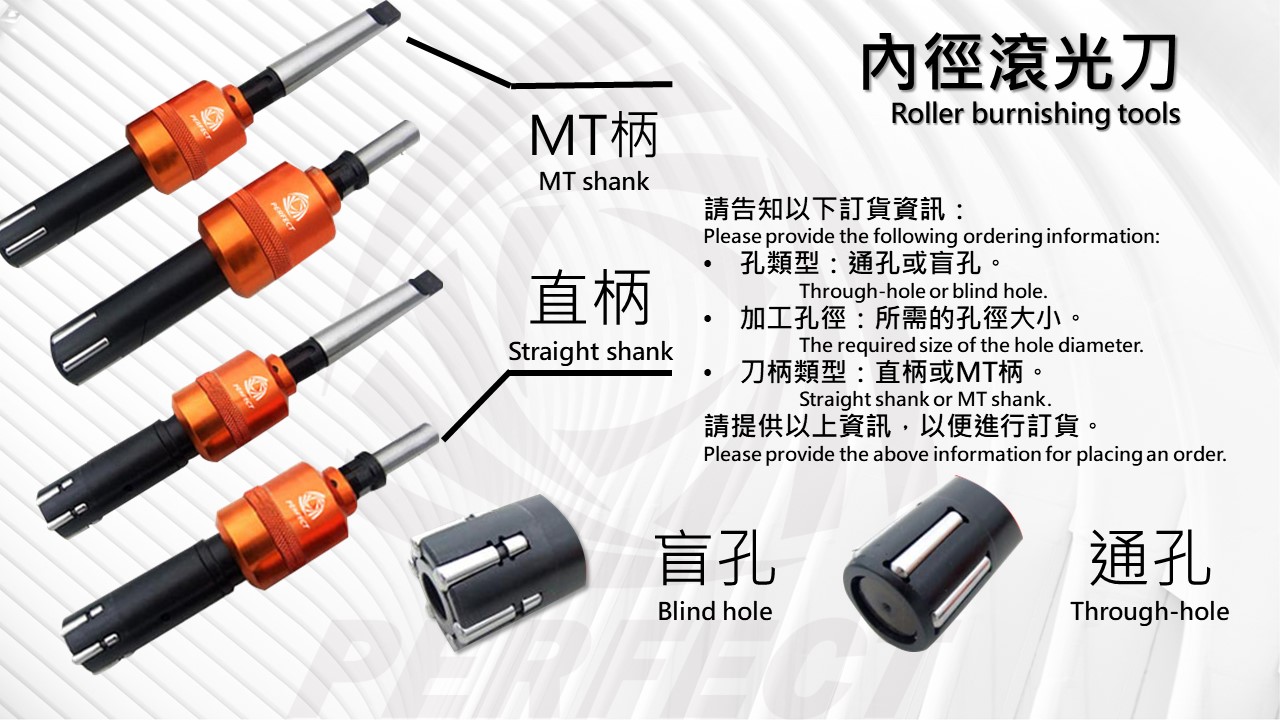

購買前請提供以下數據

1.孔徑、孔有效深度

2.通孔/盲孔

3.錐柄(莫氏號大小)/直柄

序號

盲孔尺寸規格

調節範圍

滾針直徑*長度

滾針粒數

可加工長

1

8~8.8

 -0.1    +0.2

3*15

3

50

2

8.9~11.8

 -0.1    +0.2

3*15

4

50

3

11.9~14.8

-0.1 +0.25

4*15

4

60

4

14.9~21.8

 -0.1    +0.3

5*20

4

60

5

21.9~25.3

 -0.1    +0.3

5*20

6

60

6

25.4~31.8

 -0.1    +0.3

5*20

6

75

7

31.9~39.8

 -0.1    +0.3

5*20

8

75

8

39.9~47.8

 -0.1   +0.4

7*20

8

75

9

47.9~54.8

 -0.1    +0.4

7*20

8

150

10

54.9~69.8

 -0.1    +0.5

10*30

9

150

11

69.9~85.8

 -0.1    +0.5

10*30

10

150

12

85.9~119.8

 -0.1    +0.5

10*30

12

150

13

119.9~149.8

 -0.1    +0.5

10*30

14

150

14

149.9~179.8

 -0.1    +0.5

15*38

14

180

15

179.7~199.8

 -0.1    +0.7

15*38

16

180


滾光刀技術參數

工作直徑

4~5.9

6~8.9

9~11.9

12~14.9

15~39.9

40~62

63

加工於量

0.005~0.01

0.01~0.02

0.01~0.02

0.015~0.02

0.02~0.03

0.025~0.04

0.02~0.06

加工長度

50

50

50

50

50

50

50

鋁殼直徑

35.5

35.5

35.5

40

40

45/60

45/60

滾針粒數

4

4

4

4

4~8

6~10

8~14

滾光刀轉速  進給量

工件直徑

6.0~14.5

15~24

25~44

45~74

75~99

100~139

140~200

/

1000~700

800~500

600~500

500~300

200~80

150~50

100~40

mm/

0.1~0.4

0.2~0.6

0.3~1.0

0.5~1.5

0.6~1.8

1.2~3.0

1.2~3.0


優質:實現Ra0.05-0.1+-mu;m的鏡面加工,只需一次給進並能提高金屬表面硬度,提高耐磨性和零件的疲勞強度。

高效:加工時間僅是磨削加工的1/10-1/20

經濟:可裝夾在任何旋轉與給進設備上加工鏡面的光潔度

節能環保:低能耗,無切屑,無需處理工業垃圾

滾壓加工條件

1.滾壓工具只可對金屬材料進行加工,並且材料硬度在HRC40°以下

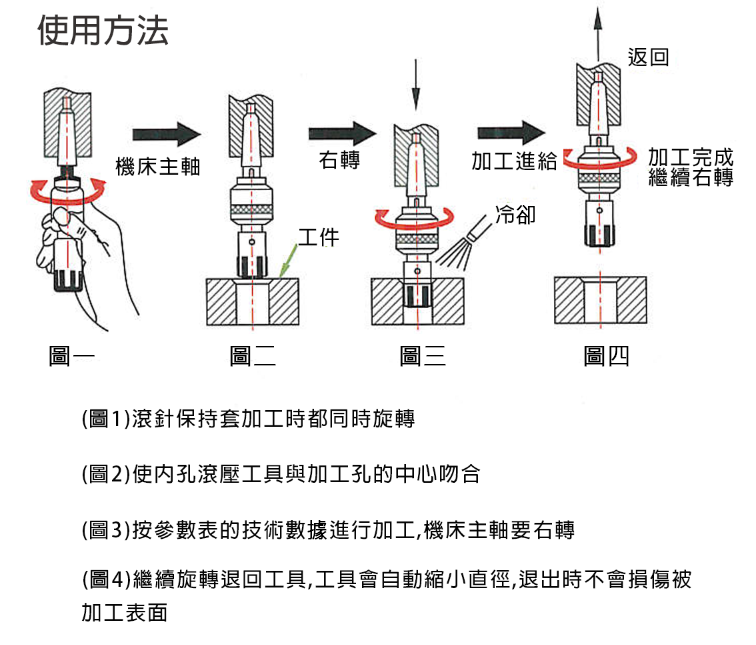

2.滾壓工具必須裝夾在旋轉給進設備上加工。如鑽床、車床、銑床、鏜床、加工中心等

 3.工作時,應選用清潔的低粘度油性工作液,或低粘度潤滑油(鋼件採用機油和柴油,鋁件採用機油和煤油的混合,比例為3:7;也可採用縫紉機油或變壓器油),並經常清洗滾壓頭。

4.滾壓工具柄部形狀根據機床選擇:直柄,莫式錐柄,BTCAT等。

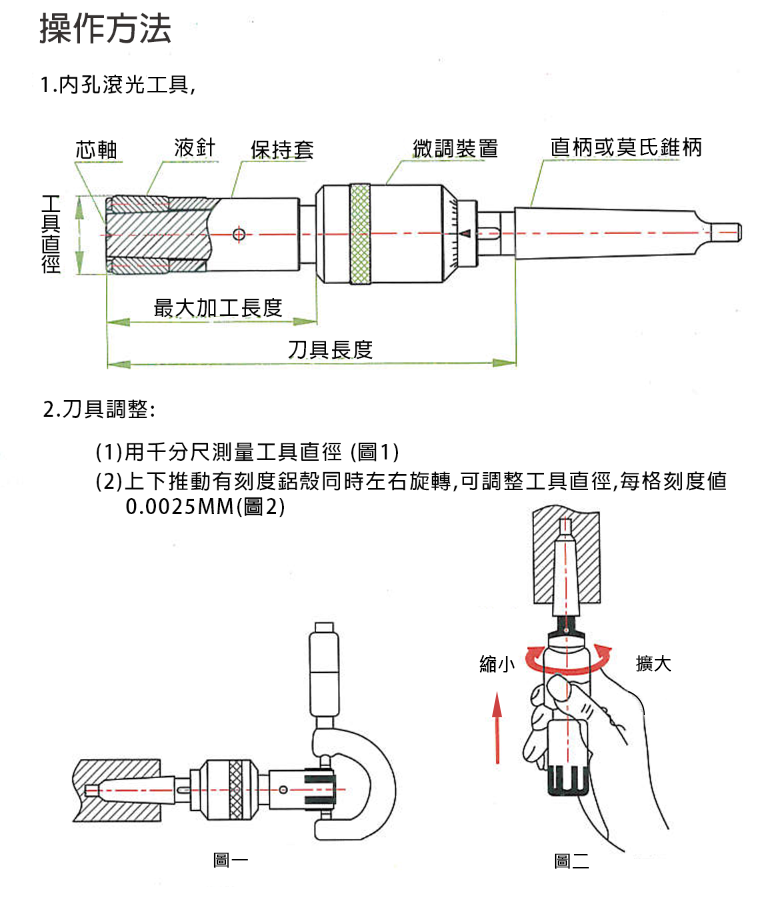

工具直徑的調節方法

1、用千分尺測量工具直徑。

2、向柄方向推動有刻度調節套同時左右旋轉,便可調整工具直徑,左旋減少右旋加大,每刻度值為0.0025mm

3、直徑調整好後,放開鋁殼便會自動鎖定該直徑。

4、加工盲孔、階梯孔時,底部約R0.5mm-1.0mm無法加工。滾針可輕輕碰到孔底。
