XXR-BT50 主軸拉力計

產品特點

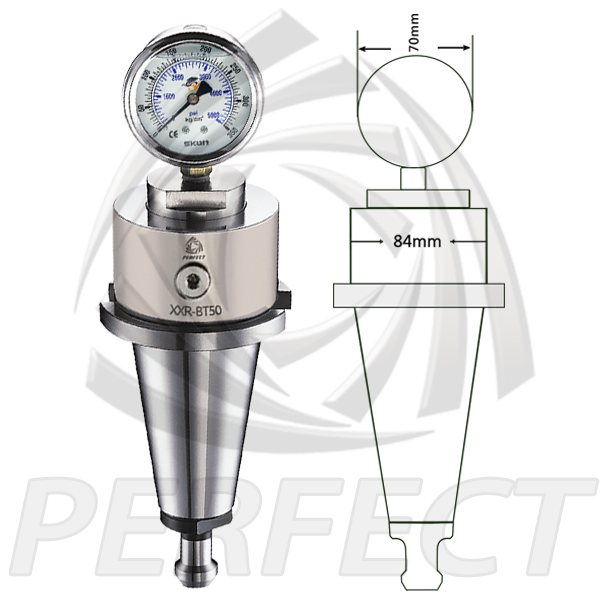

型號 : XXR-BT50

主軸測力計
※產品特色:油壓機械式結構,高穩定性
※規格使用說明:
1.確認拉力計上的拉栓規格是否與四瓣爪的規
格相對應。
2.將拉力計及主軸前端錐度部位擦拭乾淨後,
夾持拉力計即可。
3.拉力計壓力設計:1 kg/cm² = 10kg = 100 N
4.使用德國WIKA油壓錶

主軸拉力計




主軸拉力計壓力設計:1 kg/ = 10kg = 100 N


型號

壓力表測範圍

包裝重量kg

BT50-45°

0~350kg/                 錶公差                  ±5.3KG

6.7KG

BT50-60°

BT50-90°

CAT50*45°

CAT50*60°

CAT50*90°

ISO50

MAZAK-50

JIS6339-50

DIN50

SK50

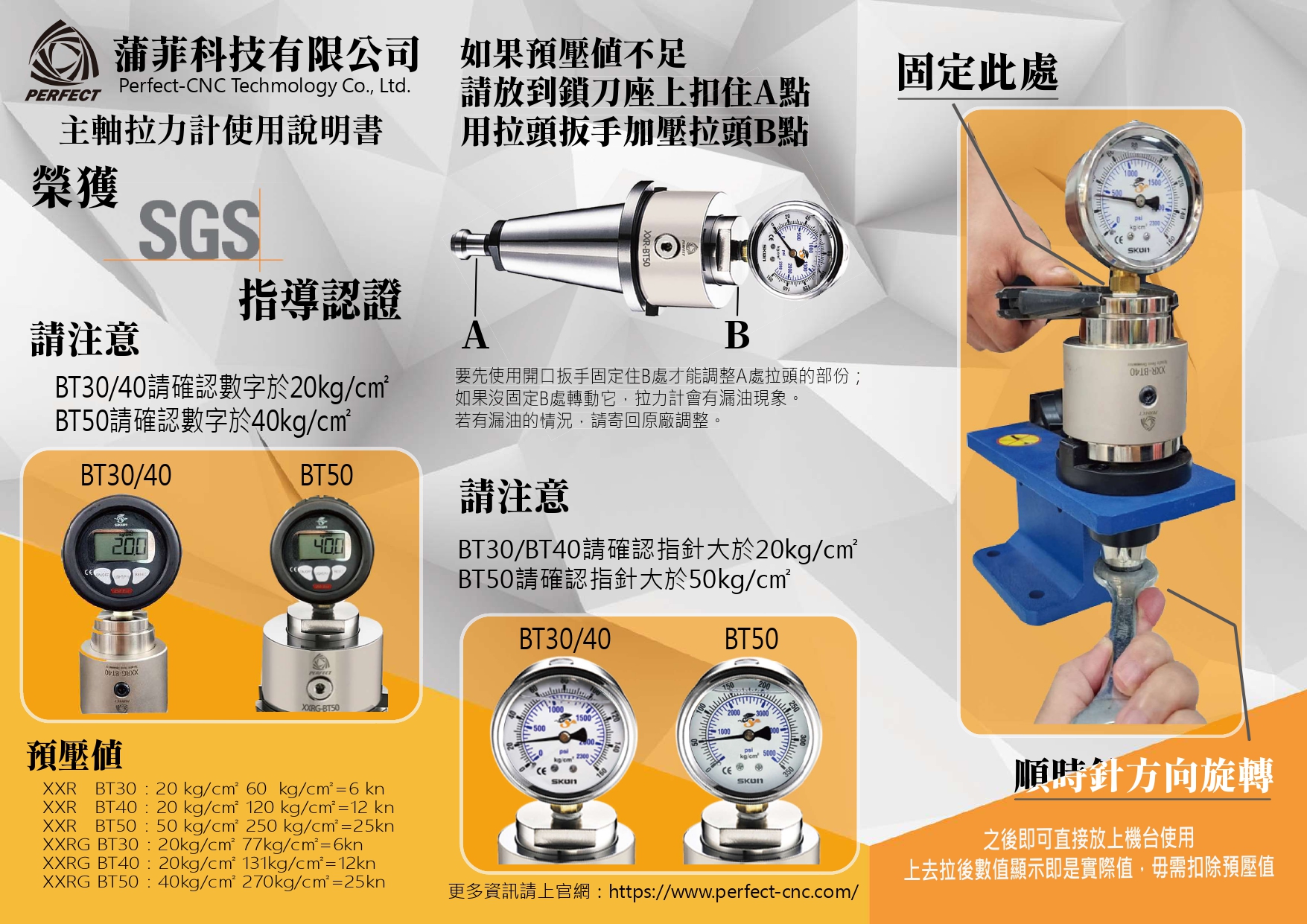

主軸拉力計校正方法:

a:拉力計使用前先确定內部預壓是否在正常狀態

   檢查方式:1.目視指針不歸零,尚有預壓

                  2.手動檢查扭轉壓力表及本體是否會轉

                     不轉動代表尚有預壓,轉動代表已無預壓

b:拉力計恢復預壓方法

  1.先將B示塞頭取出

    2.再將A示拉桿轉鬆一圈

    3.再將A拉桿往內推入(使油室油位內縮)

    4.再將R68液壓油從B孔處加滿,後塞頭鎖入

    5.再將A拉桿旋緊,此時C壓力錶指針會往上移動

      當A拉桿完全旋緊時最適當之壓力指示應於10kg~30kg之間,若超過30kg,

            則將B塞頭旋鬆讓內部油微滲出調節內壓,直到壓力指數呈現於10kg~30kg之範圍

c:拉力計讀取方式

   本拉力計內面積為10.00875,故當拉力計指針所對之壓力數据乘以10,則為正确之拉力

       相對於電子拉力計所示之牛頓單位9.8牛頓=1kg

       本産品所示之壓力單位為1kg=10kg拉力

例如:25kg/*10=250kg=25000N=25KN

d:拉力計之拉桿更換方式

    1.夾住壓力錶鎖接之面

    2.轉開A拉桿(B塞頭不可動)

    3.更換新拉桿再鎖上

    4.再次檢預壓,預壓正常則可繼續使用
