CAH 油壓夾頭
產品特點
型號 : CAH
三爪油壓夾頭大貫通孔徑
高速迴轉大通孔楔型桿設計擁有極佳的靈活性，整合了快換爪和模組化求心套統系統。
韓國SEOAM油壓夾頭特點
1.三爪油壓夾頭夾緊力強,借助瞬間增強動態夾緊力的方式使工作效率和安全性得到加強
2.三爪油壓夾頭速度快,最佳設計确保強有力的夾緊和安全速的運轉
3.三爪油壓夾頭重量輕,卡盤的重量治減輕,因此卡盤頻繁起動各正反運轉的效率大大提高
4.三爪油壓夾頭耐磨損,此卡盤採用經過特殊熱處理的合金鋼為材質,通過改善潤滑條件使用其具備高精度,高強度和耐磨的特點
油壓夾頭
韓國SEOAM油壓夾頭特點
1.三爪油壓夾頭夾緊力強,借助瞬間增強動態夾緊力的方式使工作效率和安全性得到加強
2.三爪油壓夾頭速度快,最佳設計确保強有力的夾緊和安全速的運轉
3.三爪油壓夾頭重量輕,卡盤的重量治減輕,因此卡盤頻繁起動各正反運轉的效率大大提高
4.三爪油壓夾頭耐磨損,此卡盤採用經過特殊熱處理的合金鋼為材質,通過改善潤滑條件使用其具備高精度,高強度和耐磨的特點

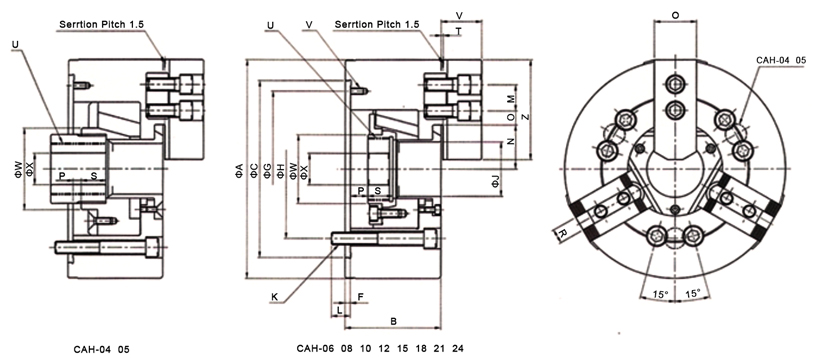

韓國SEOAM 三爪油壓夾頭外型圖

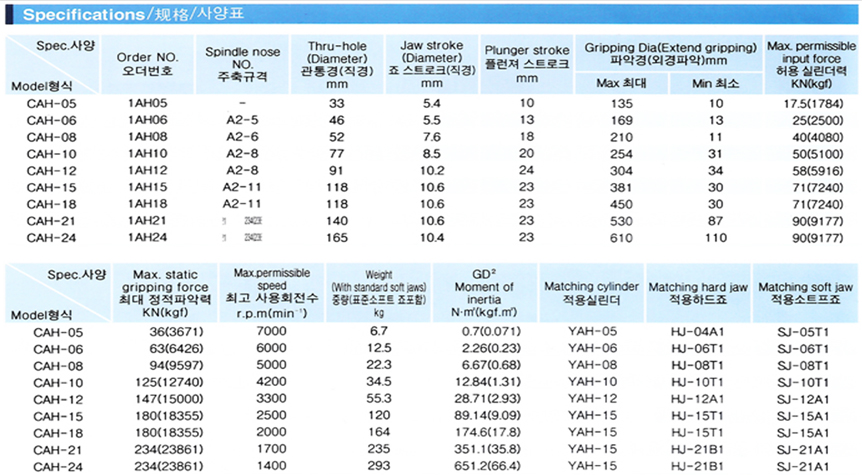

三爪油壓夾頭型號及尺寸
型號 | A | B | C | F | G | H | J | K | L | M | N max | N min |
CAH-05 | 135 | 60 | 110 | 4 | 96 | 82.6 | 33 | 3-M10 | 15 | 14 | 26.5 | 23.8 |
CAH-06 | 169 | 80 | 140 | 5 | 116 | 104.8 | 46 | 6-M10 | 12 | 20 | 33.5 | 30.7 |
CAH-08 | 210 | 91 | 170 | 5 | 150 | 133.4 | 52 | 6-M12 | 15 | 25 | 41.7 | 37.9 |
CAH-10 | 254 | 100 | 220 | 5 | 190 | 171.4 | 77 | 6-M16 | 17 | 30 | 54.5 | 50.3 |
CAH-12 | 304 | 115 | 220 | 6 | 190 | 171.4 | 91 | 6-M16 | 18 | 30 | 67.4 | 62.3 |
CAH-15 | 381 | 133 | 300 | 6 | 260 | 235 | 118 | 6-M20 | 30 | 43 | 82 | 76.7 |
CAH-18 | 450 | 133 | 380 | 6 | 320 | 235 | 118 | 6-M20 | 30 | 43 | 82 | 76.7 |
CAH-21 | 530 | 140 | 380 | 6 | 330.2 | 330.2 | 140 | 6-M22 | 34 | 60 | 98.5 | 93.2 |
CAH-24 | 610 | 149 | 380 | 6 | 330.2 | 330.2 | 165 | 6-M22 | 32 | 60 | 108.4 | 103.2 |
型號 | O max | O min | P max | P min | Q | R | S | T | U max | V | W | X | Y | Z |
CAH-05 | 19.75 | 7.75 | 1 | -9 | 23 | 10 | 10 | 2 | M40x1.5 | 3-M6 | 45 | 20 | 26 | 54 |
CAH-06 | 23 | 10 | 12 | -1 | 31 | 12 | 12 | 2 | M55x2 | 3-M6 | 60 | 20 | 33 | 72 |
CAH-08 | 27 | 10 | 16.5 | -1.5 | 39 | 14 | 14 | 2 | M60x2 | 3-M6 | 66 | 30 | 39 | 95 |
CAH-10 | 31 | 12 | 9.5 | -10.5 | 44 | 16 | 16 | 2 | M85x2 | 3-M8 | 94 | 30 | 46 | 110 |
CAH-12 | 42 | 12 | 10 | -14 | 50 | 21 | 21 | 2.5 | M100x2 | 3-M8 | 108 | 30 | 51.8 | 111 |
CAH-15 | 43.8 | 18.3 | 11 | -12 | 62 | 22 | 22 | 5 | M130x2 | 3-M10 | 139 | 60 | 70 | 165 |
CAH-18 | 73.8 | 18.3 | 11 | -12 | 62 | 22 | 22 | 5 | M130x2 | 3-M10 | 139 | 60 | 70 | 165 |
CAH-21 | 87.5 | 21.5 | 11 | -12 | 65 | 25 | 25 | 5 | M155x3 | 3-M12 | 170 | 80 | 73 | 180 |
CAH-24 | 11.75 | 21.5 | 20 | -3 | 65 | 25 | 25 | 5 | M175x3 | 3-M12 | 187 | 80 | 73 | 180 |
