XXRG 主軸拉力計數顯式

產品特點

型號 : XXRG

主軸測力計(主軸拉力計)BT30,BT40,BT50
※產品特色:油壓機械式結構,高穩定性
※規格使用說明:
1.確認拉力計上的拉栓規格是否與四瓣爪的規
格相對應。
2.將拉力計及主軸前端錐度部位擦拭乾淨後,
夾持拉力計即可。
3.拉力計壓力設計:1 kg/cm² = 10kg = 100 N
4.使用台灣SKUN生産數顯式,液晶型油壓表

主軸拉力計數顯式



主軸拉力計數顯式 或稱液晶式

型號

數顯表測範圍

包裝重量kg

BT30-45°

0~70bar                錶公差                 ±0.5KG

4.5KG

BT30-60°

BT30-90°

JIS6339-30

ISO30

0~100kg                 錶公差       ±1.0KG

ISO30-R3

DIN30

SK30

BT30拉力計錶可選 0~70kg 或0~100kg,錶公斤數越大公差會越大,

為了提供更好的服務,30拉力計錶本公司有2種選項可以安裝

型號

數顯表測範圍

包裝重量kg

BT40-45°

0~250bar                 錶公差    ±2.0KG

4.5KG

BT40-60°

BT40-90°

CAT40*45°

CAT40*60°

CAT40*90°

ISO40-A

ISO40-B

MAZAK-40

JIS6339-40

DIN40

SK40


型號

數顯表測範圍

包裝重量kg

BT50-45°

0~400bar         錶公差          ±3.5KG

7.0KG

BT50-60°

BT50-90°

CAT50*45°

CAT50*60°

CAT50*90°

ISO50

MAZAK-50

JIS6339-50

DIN50

SK50

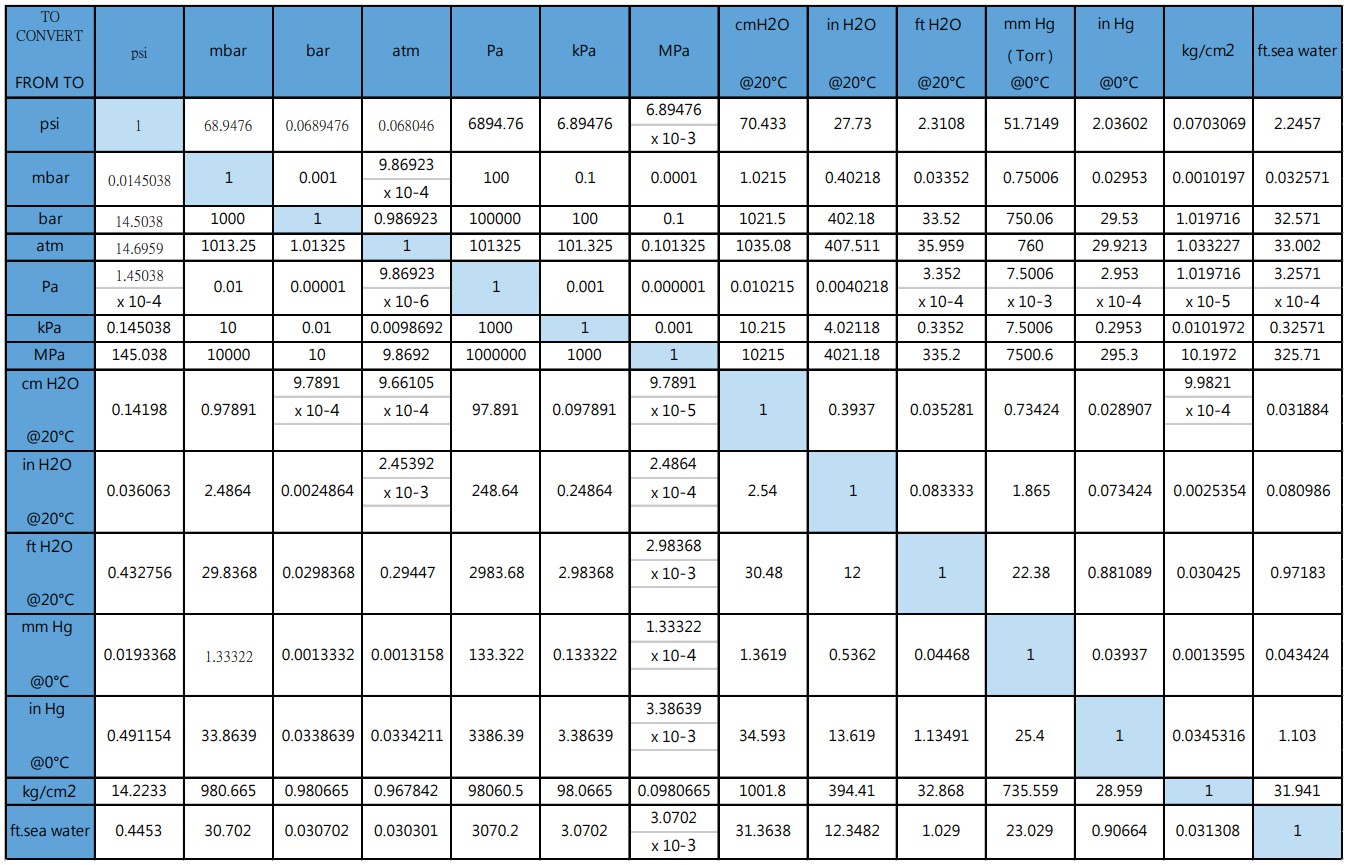

1 bar=1.02kg/cm2



數顯拉力計錶操作說明:

a:主軸拉力計數顯錶模式設定方法

  1.再將A示拉桿轉鬆一圈,使它没有壓力

  2.打開(ON/OFF鍵)馬上長按(Light/P-H鍵)

  3.進入模式設定,會有一閃一閃的數字,按(REST鍵)

  設定為“9”,按(Light/P-H鍵) ,會進入待機時間

  按(REST鍵)設定為“5”, 再按(Light/P-H鍵)2次

  就會自動設定為零,

  4.再按(ON/OFF鍵)選擇單位

  5.再將A拉桿旋緊,此時壓力數值會往上,請停留在最適當之預壓值數值指示

      應介於5~10kg之間是最佳.

  PS.要再改設定,要等到完全關機後才能再做設定


b:拉力計數顯式加油方法

     1.先將B示塞頭取出

     2.再將A示拉桿轉鬆一圈

     3.再將A拉桿往內推入(使油室油位內縮)

     4.再將R68液壓油從B孔處加滿,後塞頭鎖入

     5.A拉桿再加壓到5KG左右即可


c:主軸拉力計之拉桿更換方式

    1.使用活動扳手夾住拉力器D的位子

    2.轉開A拉頭(D要扣住拉力器不可動)

    3.更換新拉桿A再鎖上

    4.A拉桿再加壓到5KG左右即可


數顯式拉力計在出廠前已經校正為零

,不要再次按REST。

如果要按REST,則需要轉鬆拉釘“A”



壓力表按鍵功能說明:

A.按鍵定義 : 壓力錶面板上有三個按鍵

1.電源/單位:左方的按鍵為-電源/單位鍵

2.背光:中間的按鍵為-背光鍵

3.歸零鍵:右方的按鍵為-歸零鍵

8.參數設定模式 : 在開機時同時按住背光鍵 , 進入參數設定模式 ,

操作詳見(三)參數設 定模式。

C.變更壓力單位 : 按壓電源/單位鍵一下 ,即變換目前壓力單位 。

D.背光開關 : 按壓背光鍵一下 , 即開啟或關閉背光。

E.顯示最大壓力值 :

1 .按住背光鍵三秒鐘 , LCD顯示最大壓力值 . 同時LCD下方的" Max" 圖案閃爍 。

2.再按住背光鍵3秒鐘 , 回復正常工作狀態。

F.最大壓力值歸零:

在顯示最大壓力值狀態下, 按住歸零鍵3秒鐘 , LCD顯示"  . . . . "1秒,後最大壓力值歸零。

G.壓力值歸零:在顯示壓力值時 , 按住歸零鍵3秒鐘 , 目前壓力值歸零。

參數設定模式

A.第一項:零點遮罩設定

1.在開機時同時按住背光鍵 , 進入參數 設定模式 。

2.設定模式第一項為設定零點遮罩範圍,此時螢幕顯示CUt.X.

3.使用歸零鍵調整X的數字 , X為1-9 .

B.第二項:關機時間設定

1.再按下背光鍵後 , 進入設定模式第三項為關機時間設定 , 此時螢幕顯示 LCd.X .

2.使用歸零鍵調整X的數字 , X為1 -9 .

C.第三項:關閉背光時間設定

1.再按下背光鍵後 , 進入設定模式第三項為關閉背光時間設定 , 此時螢幕顯示 LEd.X .

2.使用歸零鍵調整X的數字 , X為1-9 . D.設定完成-儲存設定值:

1.再按下背光鍵後 , 此時記憶所設定的設定值。

2.隨後即回復正常工作狀態顯示
