產品特點

型號 : XXR-BT40

主軸測力計（主軸拉力計）BT30，BT40，BT50
※產品特色：油壓機械式結構，高穩定性
※規格使用說明：
1.確認拉力計上的拉栓規格是否與四瓣爪的規
格相對應。
2.將拉力計及主軸前端錐度部位擦拭乾淨後，
夾持拉力計即可。
3.拉力計壓力設計：1 kg/cm² = 10kg = 100 N
4.使用台灣油壓表

BT主軸拉力計

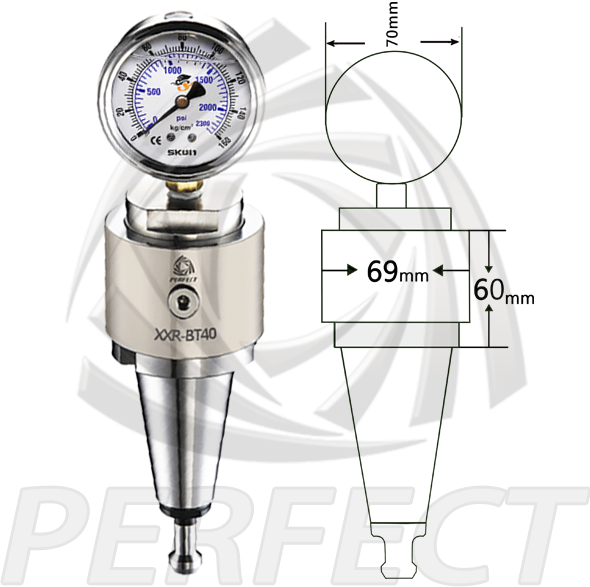

產品規格

型號	壓力表測範圍	包裝重量kg
BT40-45°	0~160kg/㎠ 公差 ±2.4KG	4.3KG
BT40-60°
BT40-90°
CAT40*45°
CAT40*60°
CAT40*90°
ISO40-A
ISO40-B
MAZAK-40
JIS6339-40
DIN40
SK40

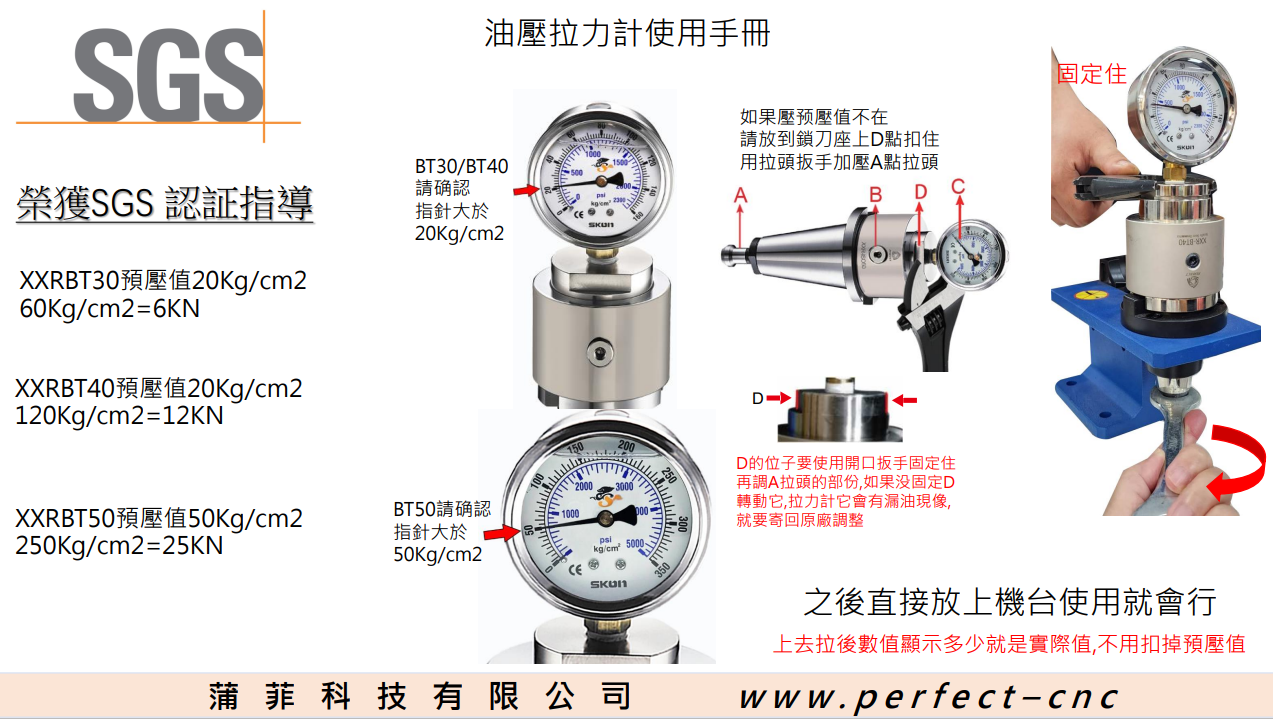

A. 拉力計使用前先确定內部預壓是否在正常狀態檢查方式：

    1.  目視指針是否歸零，大於零是有預壓。

    2. 手動檢查扭轉拉頭看壓力表及指針是否會轉，扭轉壓力不要太多，因為長期加壓太多壓力表容易損壞。

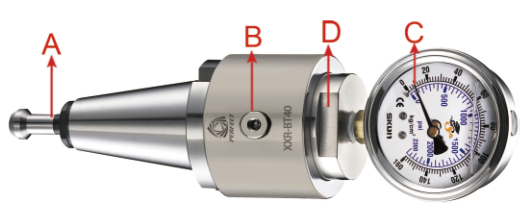

B. 拉力計恢復預壓方法：

    1. 先將B示塞頭取出。

    2. 再將A示拉桿轉鬆一圈。

    3. 再將A拉桿往內推入 (使油室油位內縮)。

    4. 再將R68液壓油從B孔處加滿，後塞頭鎖入。

    5. 再將A拉桿旋緊，此時C壓力錶指針會往上移動。

    當A拉桿完全旋緊時最適當之壓力指針C指示應於10kg~30kg之間，若超過30kg，則將B塞頭旋鬆讓內部油微滲出調節內壓，直到壓力指數呈現於10kg~30kg之範圍。

C. 拉力計讀取方式：

   本拉力計內面積為10.00875,故當拉力計指針所對之壓力數據乘以10，則為正確之拉力相對於電子拉力計所示之牛頓單位 9.8牛頓 = 1kg 本產品所示之壓力單位為 1unit = 10kg 拉力。

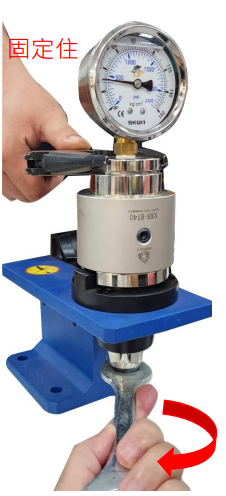

D. 拉力計之拉桿更換方式：

    1. 使用活動扳手夾住拉力器D的位子。

    2. 轉開A拉桿 (D要扣住拉力器不可動)。

    3. 更換新拉桿A再鎖上。

    4. 再次檢預壓，預壓正常則可繼續使用。

---

預壓調整方式



實際拉力值換算方式：1 kg/cm² = 10kg = 100 N

例如：25kg/cm²*10=250kg＝25000Ｎ＝25ＫＮ
