產品特點

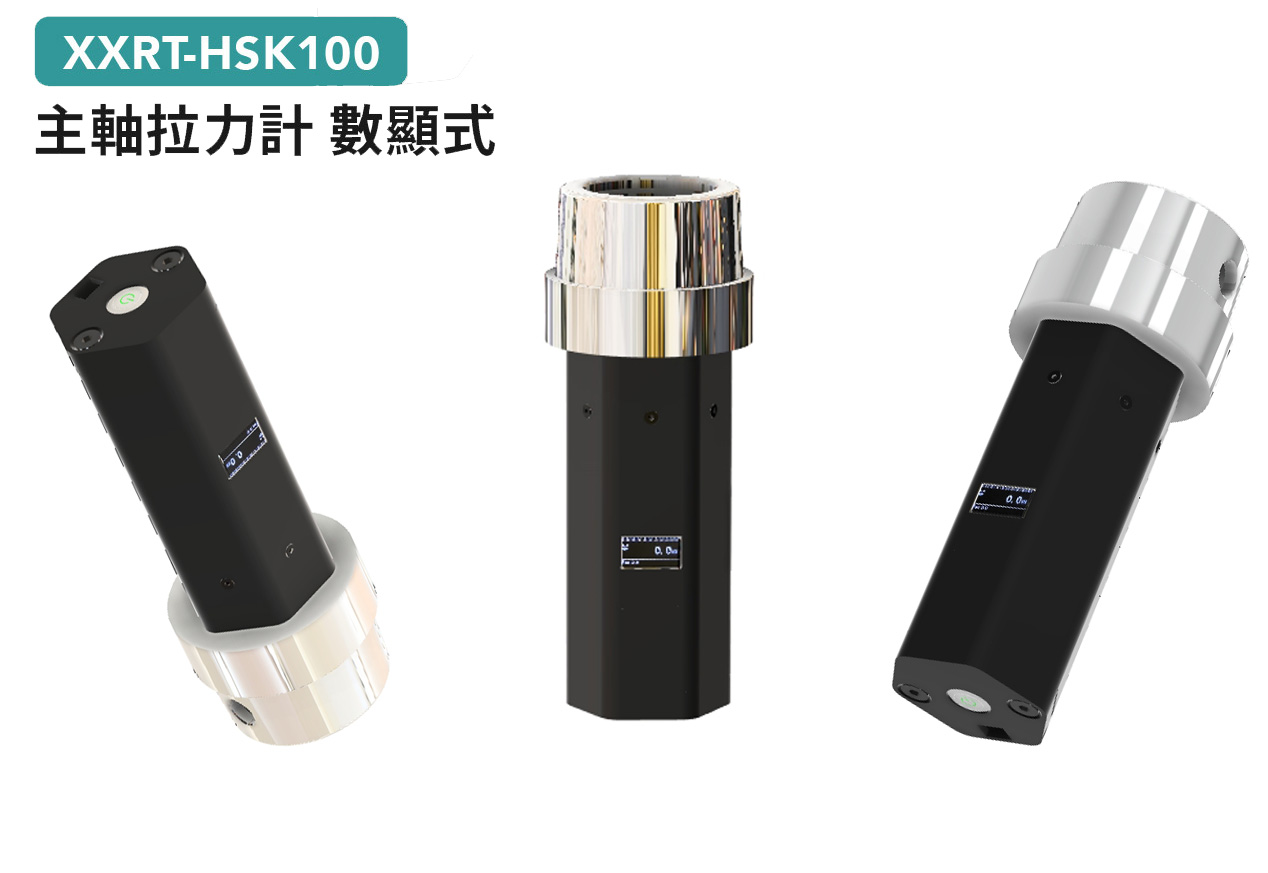

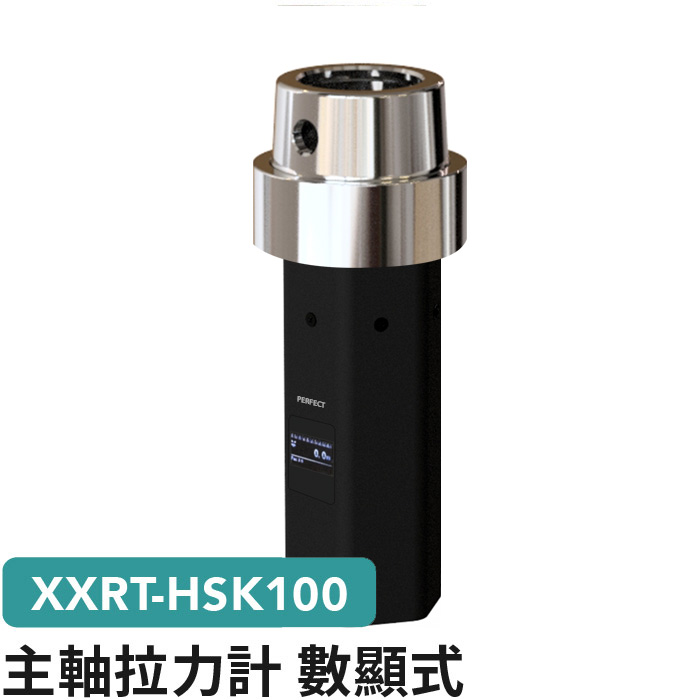

型號 : XXRT-HSK100

HSK100A是專為HSK與BT系列主軸所設計的高精度電子式拉力計
內建感測模組與清晰數位顯示，可即時讀取主軸夾持力道。
透過簡易按鍵操作與USB/TYPE-C雙充電設計，大幅提升操作便利性與續航效能。

數顯式 主軸拉力計

為什麼要使用拉力計？

主軸夾持力不足，是導致加工品質不穩、刀具異常磨耗、主軸壽命縮短的主要元凶。定期使用拉力計檢測，有助於：

• 預防刀具滑動與夾持不良

• 降低震動，提高加工表面品質

• 延長刀具與主軸使用壽命

• 避免機台故障與意外風險

• 確保CNC設備穩定運行

---

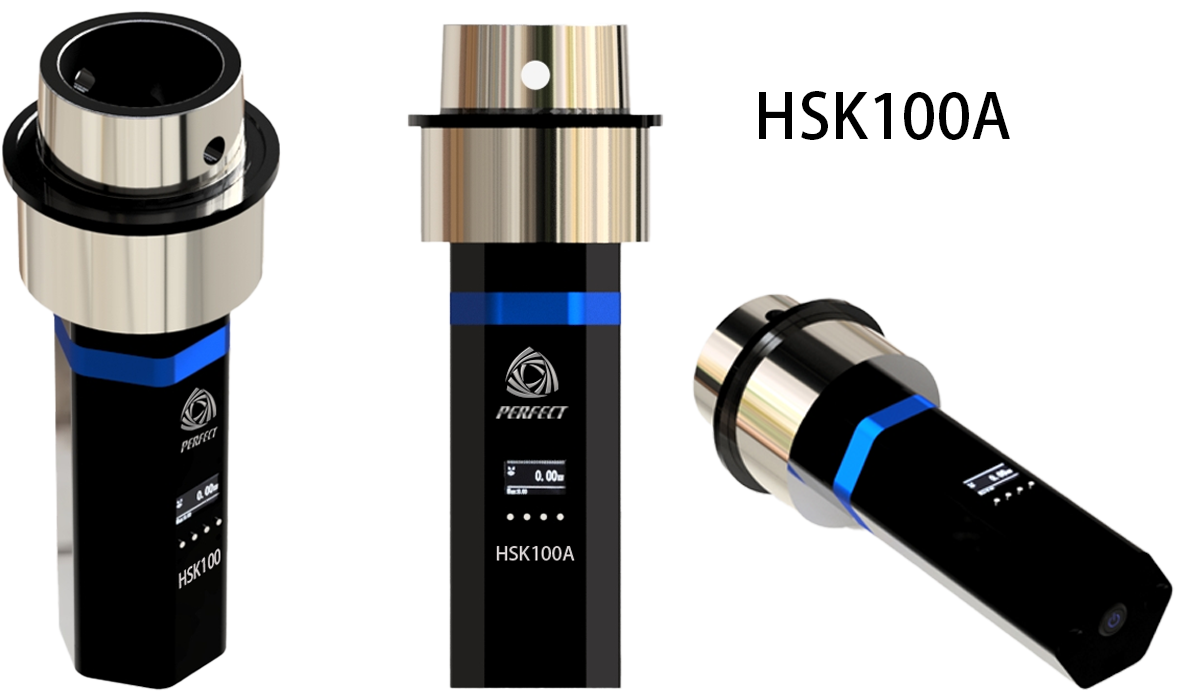

HSK100A 拉力計
精準監控，確保夾持力道安全無虞

為了確保加工精度與機台穩定性，HSK100A拉力計可即時檢測主軸拉力是否達標。支撐力不足將造成震動、刀具損耗與加工不良等風險。本產品提供如下優勢：

• 數位顯示，讀值快速清晰，避免人為誤差

• 多型號對應HSK與BT主軸系統，兼容性高

• 高拉力感測精度，幫助掌握機台夾持狀況

• 支援USB與TYPE-C雙模式充電，續航效能佳

• 結構堅固，內建重置功能，操作簡易

示範影片

產品規格

型號	夾力/kN	最大拉力值/kN	淨重/kg
HSK-80	28	75	6
HSK-100A	45	75	7

75KN 公差 150N

---

產品使用說明

拉力的換算       1 KN 等於 101.97 kgf
HSK40	6.8KN=693.41kgf
HSK50	11KN=112kgf
HSK63	18KN=1835.47kgf
HSK80	28KN=2855.21kgf
HSK100	45KN=4588.72kgf
BT30/BBT30/SK30	4.5KN=458.87kgf
BT40/BBT40/SK40	8.5KN=866.76kgf
BT50/BBT50/SK50	18KN=1835.47kgf
以上各種機台KN值僅供參考，因每一家CNC機台 設計方式不同，主軸設計及拉力值也會有所變化， 要了解主軸應當拉力值，請回原廠設計公司詢問。

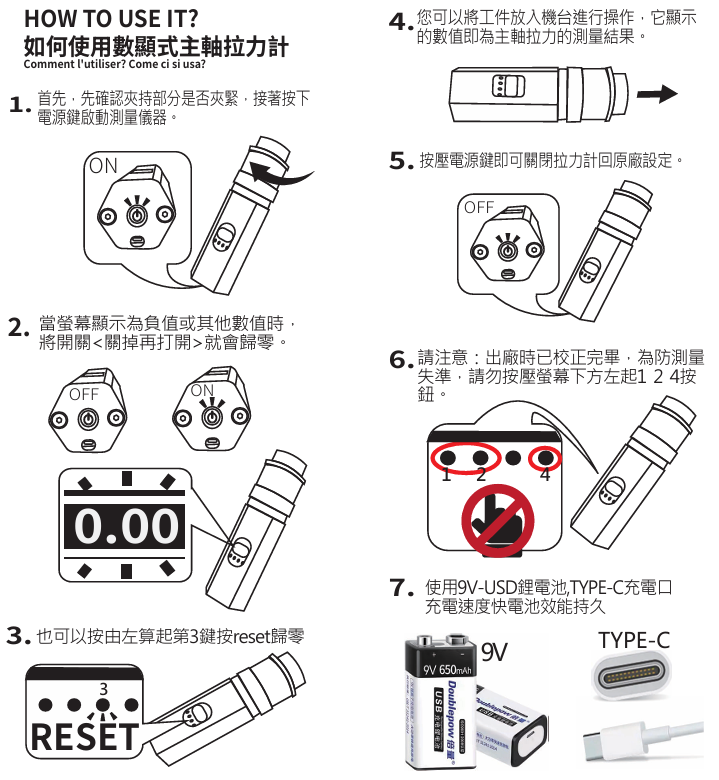

1. 首先，先確認拉力計夾持頭部分是否夾緊，接著按下 電源鍵啟動測量儀器。
2. 當拉力計螢幕顯示為負值或其他數值時， 將開關<關掉再打開>就會歸零。
3. 或你也可以按由左算起第3鍵按reset歸零
4. 您可將拉力計放入機台進行操作，它顯示 的數值即為主軸拉力的測量結果
5. 按壓電源鍵即可關閉拉力計回原廠設定。
6. 請注意：拉力計出廠時已校正完畢，為防測量 失準，請勿按壓螢幕下方左起1  2  4按 鈕。
7. 使用9V-USD鋰電池，TYPE-C充電口，充電速度快電池效能持久。
