產品特點

型號 : CK-SFN

用途:旋入牙桿與其他組件匹配用來固定挾持工件
鎖固螺帽時法蘭盤固定不動可避免與其下方的工件磨耗
材質:S45C，表面染黑皮膜處理
熱處理硬度: HRC32±5°
產品規格.:
英制 3/8”/1/2”/5/8”/3/4”；
公制 M10/M12 /M14/M16/M20

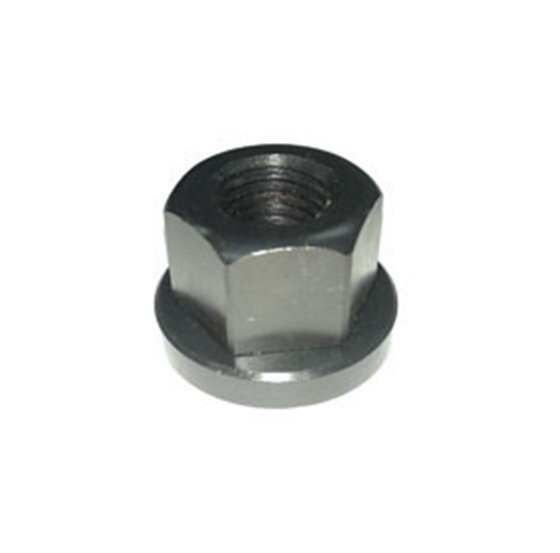

活動式法蘭螺帽

活動式法蘭螺帽

用途:旋入牙桿與其他組件匹配用來固定挾持工件

鎖固螺帽時法蘭盤固定不動可避免與其下方的工件磨耗

材質:S45C，表面染黑皮膜處理

熱處理硬度: HRC32±5°

產品規格.:

英制 3/8”/1/2”/5/8”/3/4”；

公制 M10/M12 /M14/M16/M20

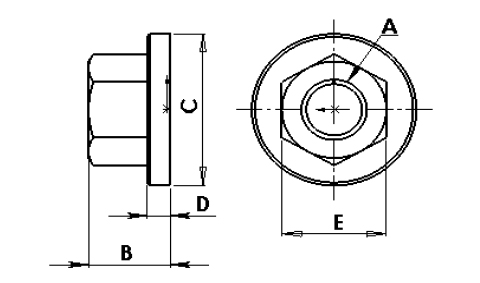

Order no.	A(Metric size)	B	C	D	E	Feature
SFM-13031S	M10X1.5	15	22	4.5	17	Swiveling flange
SFM-14041S	M12X1.75	21	28	6.5	21
SFM-14545S	M14X2.0	21	28	6.5	21
SFM-15051S	M16X2.0	23	35	6.5	26
SFM-17071S	M20X2.5	28	40	7	32



Order no.	A(Inch size)	B	C	D	E	Feature
SF-13031S	3/8"-16	15	22	4.5	17	Swiveling flange
SF-14041S	1/2"-12	21	28	6.5	21
SF-15051S	5/8"-11	23	35	6.5	26
SF-17071S	3/4"-10	28	40	7	32
