產品特點

型號 : CK-TCM

用途:利用壓板上的公製牙孔可應用雙頭牙桿來固定工件
材質:S45C，表面染黑皮膜處理
熱處理硬度: HRC32±5°
產品規格:
I1/2S 1/2M 1/2L (牙孔M12 , 中槽寬15mm)
5/8S 5/8M 5/8L (牙孔 M16, 中槽寬 18mm)
3/4S 3/4M 3/4L (牙孔 M20, 中槽寬 21mm)

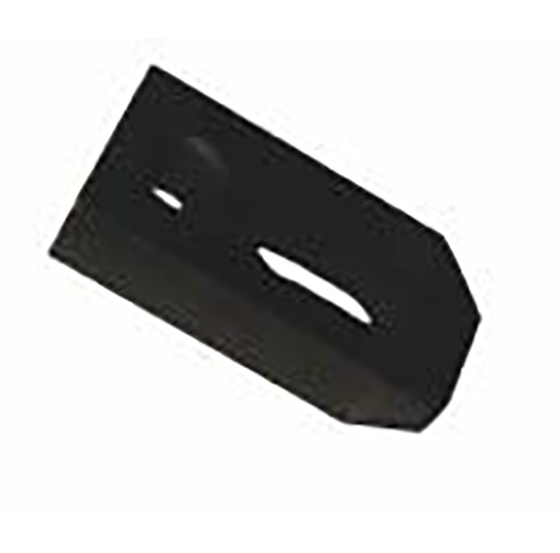

單向壓板

單向壓板

用途:利用壓板上的公製牙孔可應用雙頭牙桿來固定工件

材質:S45C，表面染黑皮膜處理

熱處理硬度: HRC32±5°

產品規格:
I1/2S 1/2M 1/2L (牙孔M12 , 中槽寬15mm)
5/8S 5/8M 5/8L (牙孔 M16, 中槽寬 18mm)
3/4S 3/4M 3/4L (牙孔 M20, 中槽寬 21mm)

Order no.	M( thread spec.)	I(slot width)	A	B	C	D	E	F
TCM-84041	M12X1.75	15	80	32	19	48	23	69
TCM-84042	M12X1.75	15	100	32	19	63	38	87
TCM-84043	M12X1.75	15	150	32	22	87	50	134
TCM-85051	M16X2.0	18	80	38	19	43	15	65
TCM-85052	M16X2.0	18	100	38	19	60	30	85
TCM-85053	M16X2.0	18	150	38	22	87	50	134
TCM-87071	M20X2.5	21	100	38	25	60	30	85
TCM-87072	M20X2.5	21	150	38	25	87	50	132
TCM-87073	M20X2.5	21	200	44.5	28.5	107	70	180
