產品特點

型號 : CK-PC

用途:利用雙頭壓板平面壓附在三角級枕平面上固定工件
材質:S45C，表面染黑皮膜處理
熱處理硬度：HRC32±5°
產品規格:
3/8S 3/8M 3/8L (中槽寬 11mm)
1/2S 1/2M 1/2L (中槽寬 15mm)
5/8S 5/8M 5/8L(中槽寬 18mm)
3/4S 3/4M 3/4L (中槽寬 21mm)
1S 1M 1L (中槽寬 26mm)

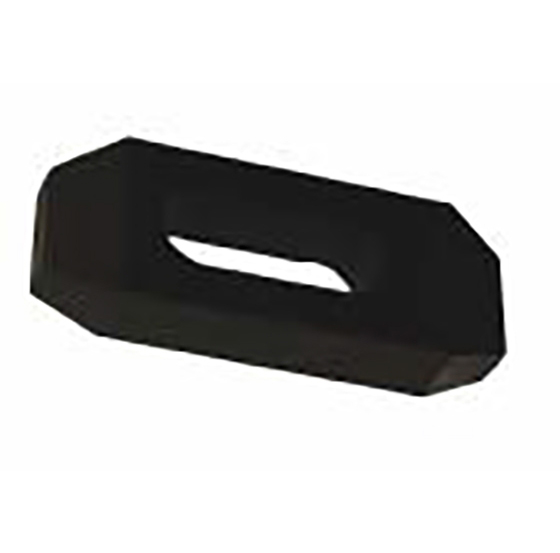

雙頭壓板

雙頭壓板

用途:利用雙頭壓板平面壓附在三角級枕平面上固定工件

材質:S45C，表面染黑皮膜處理

熱處理硬度：HRC32±5°

產品規格:

3/8S 3/8M 3/8L (中槽寬 11mm)

1/2S 1/2M 1/2L (中槽寬 15mm)

5/8S 5/8M 5/8L(中槽寬 18mm)

3/4S 3/4M 3/4L (中槽寬 21mm)

1S 1M 1L (中槽寬 26mm)

Order no.	Model	A	B	C	D	E	F	Applied stud
								Inch	Metric
PC-63031	3/8(S)	11	65	25.4	12.7	23	19	3/8	M10
PC-63032	3/8(M)	11	100	26	15	35	30
PC-63033	3/8(L)	11	150	28.5	19	48	54
PC-64041	1/2(S)	15	65	30	13	25.5	16	1/2	M12-M14
PC-64042	1/2(M)	15	100	32	19	34.5	31
PC-64043	1/2(L)	15	150	32	22	47.5	55
PC-65051	5/8(S)	18	65	32	16	25.5	14	5/8	M16
PC-65052	5/8(M)	18	100	38	19	35	30
PC-65053	5/8(L)	18	150	38	22	46.5	57
PC-66061	3/4(S)	21	100	38	19	35	30	3/4	M18-20
PC-66062	3/4(M)	21	150	38	25	50	50
PC-66063	3/4(L)	21	200	44.5	28.5	65	70
PC-68081	1(S)	26	150	50	32	55.5	39	7/8-1	M22,M24
PC-68082	1(M)	26	200	50	38	65.5	69
PC-68083	1(L)	26	250	50	38	88	74
PC-68084	1(XL)	26	320	50	38	113	94
