PRODUCTS

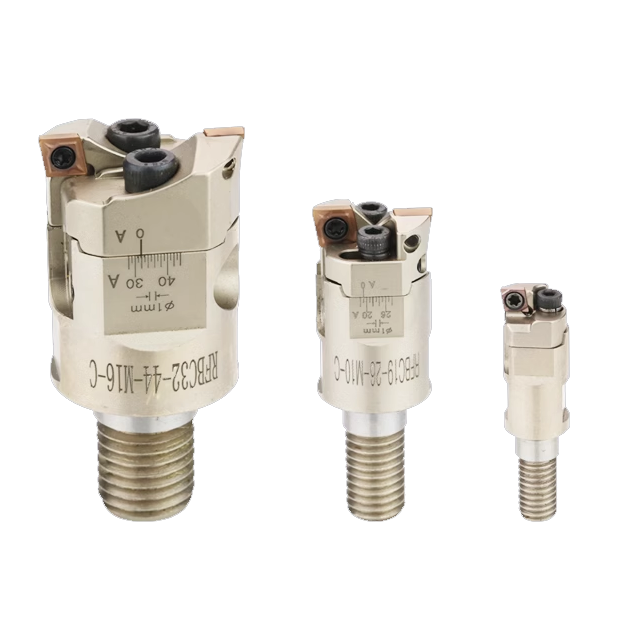

HRFC 微調粗鏜頭

產品特點

型號 : HRFC

1 適用單刃及雙刃鏜孔;
2新型刀刃滑座設計,加工時滑座承受的兩個作用力相互抵消,盡最大剛性切削力;
3可根據各種不同孔位加工要求,調整鏜刀滑座,做少量多樣加工,加工深度可根據要求, 配合延長桿至所需深度;
4清晰側邊刻度,協助使用者調整至所需加工範圍;
5適合各型號切削中心機或鏜床上配合使用,可搭配各種廠家相同規格型號刀片,節省刀具研磨時間並大幅增加鏜孔效率;
6刀片座採用CNC全加工,熱處理42度以上

微調粗鏜頭

微調式雙刃粗鏜刀頭

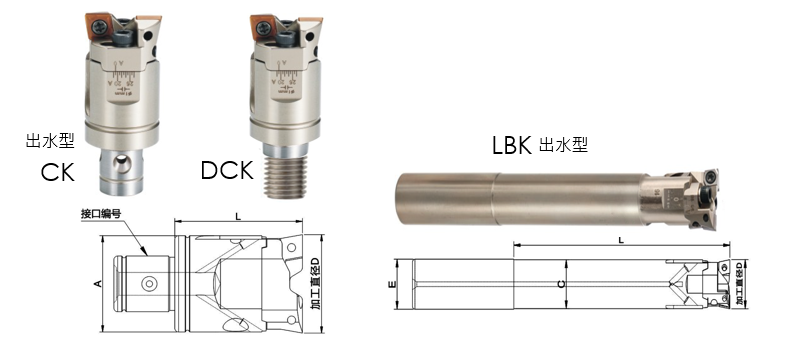

牌價	代號	接口編號	D加工範圍	刀片座	L	A	適用刀片

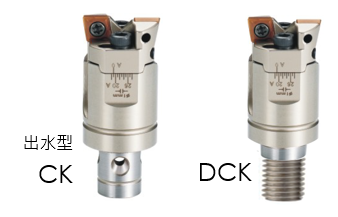

7200 6600	3WWHRFCC01 3WWHRBCD01	DCK/M10鎖牙 CK/1#接口	19~26	A+B	31	18.5	CC*06
8200 7800	3WWHRFCC02 3WWHRFCD02	DCK/M12鎖牙 CK/2#接口	25~33	A+B	34	23	CC*06
9200 8200	3WWHRFCC03 3WWHRFCD03	DCK/M16鎖牙 CK/3#接口	32~45	A+B	41	30	CC*06
11800	3WWHRFCD04	CK/4#接口	40~55	A+B	50	39	CC*09
12400	3WWHRFCD05	CK/5#接口	52~73	A+B	60	49	CC*09
15120	3WWHRFCD06	CK/6#接口	68~93	A+B	76	63	CC*12
17560	3WWHRFCD07	CK/6#接口	90~123	A+B	83	78	CC*12

微調粗鏜刀注意事項:

1, 適用單刃及雙刃鏜孔;

2,新型刀刃滑座設計,加工時滑座承受的兩個作用力相互抵消,盡最大剛性切削力;

3,可根據各種不同孔位加工要求,調整鏜刀滑座,做少量多樣加工,加工深度可根據要求, 配合延長桿至所需深度;

4,清晰側邊刻度,協助使用者調整至所需加工範圍;

5,適合各型號切削中心機或鏜床上配合使用,可搭配各種廠家相同規格型號刀片,節省刀具研磨時間並大幅增加鏜孔效率;

6.刀片座採用CNC全加工,熱處理42度以上

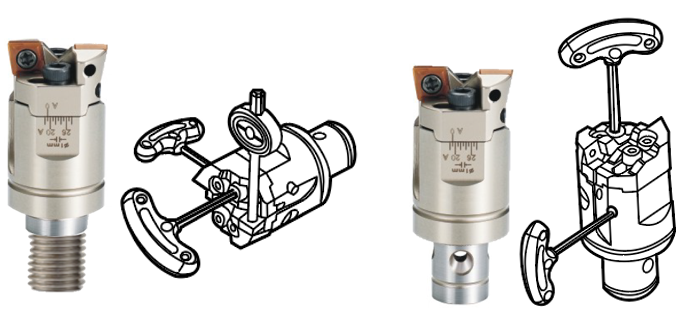

粗鏜使用說明

注意:

1.安裝捨棄式刀片前,請確認頭部無傷痕、無附著鐵屑及裂縫等,

如有上述情況時,會導致精度降低及鎖緊力降低,請去除附著於頭部之刀片安裝面上的傷痕、鐵屑等;

2.捨棄式刀片非常危險,裝卸時請注意;

3.捨棄式刀片安裝,請使用指定扳手來鎖緊,過度鎖緊會導致捨棄式刀片產生裂縫或精度不高,鎖緊過鬆會導致精度不高或刀片脫離

4.捨棄式刀片請使用正品,請勿使用切刃已經磨損刀片。

序號	捨棄式刀片型號	切削材質	切削速度	進給速度	切入深度
1	CCMT060204	碳鋼	100~240	0.05~0.1	0.1~1
2	CCMT09T304	碳鋼	100~240	0.05~0.15	0.1~3
3	CCMT120408	鑄鐵	80~130	0.05~0.2	0.1~4
4	CCMT110204	鑄鐵	80~130	0.05~0.1	0.1~2
5	CCMT16T304	銅	100~280	0.05~0.2	0.1~4
6	CCMT220408	銅	100~280	0.05~0.2	0.1~7
7	SCMT09T304		150~280	0.05~0.2	0.1~5
8	SCMT120408		150~280	0.05~0.2	0.1~7
C表示菱形，T表示三角形，S表示四角形
