產品特點

型號 :

鏟鑽半成品生產48MM以下為常用半成品
常規刀片生產整數和點5, 也可以根據客戶需求生產小數點的
貨期一般7-15天

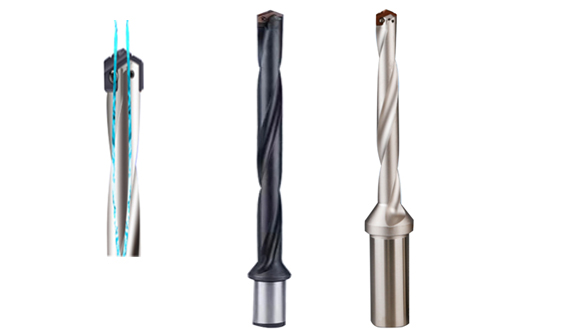

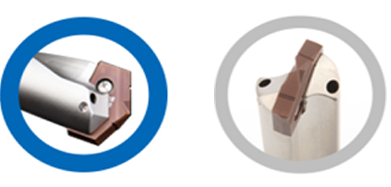

TY深孔鏟鑽

鏟鑽(側固柄螺旋槽刀桿)-銑床使用排削佳
序號	接口	鑽尖範圍	鑽孔深度	型號	直柄		螺絲	扳手	牌價
					長度	直徑
1	00	12.98-15.0	64.0	SLH00-ML020-64N	50	20	2102046	2502017	6340
2			114.0	SLH00-ML020-114N	50	20			7600
3			178.0	SLH00-ML020-178N	50	20			9330
4	05	15.5-17.85	64.0	SLH05-ML020-64N	50	20	2102046	2502017	6340
5			114.0	SLH05-ML020-114N	50	20			7600
6			178.0	SLH05-ML020-178N	50	20			9330
7	10	17.86-21.5	118.0	SLH10-ML025-118N	56	25	2102049	2502016	7600
8			168.0	SLH10-ML025-168N	56	25			8730
9			222.0	SLH10-ML025-222N	56	25			9900
10			270.0	SLH10-ML025-270N	56	25			10950
11	15	22.0-24.6	118.0	SLH15-ML025-118N	56	25	2102049	2502016	7600
12			168.0	SLH15-ML025-168N	56	25			8730
13			222.0	SLH15-ML025-222N	56	25			9900
14			270.0	SLH15-ML025-270N	56	25			10950
15	20	24.61-29.0	137.0	SLH20-ML032-137N	60	32	2102045	2502020	9910
16			187.0	SLH20-ML032-187N	60	32			11190
17			237.0	SLH20-ML032-237N	60	32			12300
18			289.0	SLH20-ML032-289N	60	32			13390
19			400.0	SLH20-ML032-400N	60	32			17500
20	25	30.0-35.5	137.0	SLH25-ML032-137N	60	32	2102045	2502020	9910
21			187.0	SLH25-ML032-187N	60	32			11190
22			237.0	SLH25-ML032-237N	60	32			12300
23			289.0	SLH25-ML032-289N	60	32			13390
24			400.0	SLH25-ML032-400N	60	32			17500
25	30	35.51-41.28	165.0	SLH30-ML040-165N	70	40	2102044	2502015	14060
26			210.0	SLH30-ML040-210N	70	40			15170
27			260.0	SLH30-ML040-260N	70	40			16990
28			349.0	SLH30-ML040-349N	70	40			21100
29	35	42.0-47.99	165.0	SLH35-ML040-165N	70	40	2102044	2502015	14060
30			210.0	SLH35-ML040-210N	70	40			15170
31			260.0	SLH35-ML040-260N	70	40			16990
32			349.0	SLH35-ML040-349N					21100
33	40	48.0-55.56	232.0	SLH40-ML040-232N	70	40	2102044	2502015	16300
34			350.0	SLH40-ML040-350N	70	40			21950
35			422.0	SLH40-ML040-422N					24500
36	45	56.0-65.09	232.0	SLH45-ML040-232N	70	40	2102044	2502015	16300
37			350.0	SLH45-ML040-350N	70	40			21950
38			422.0	SLH45-ML040-422N					24500

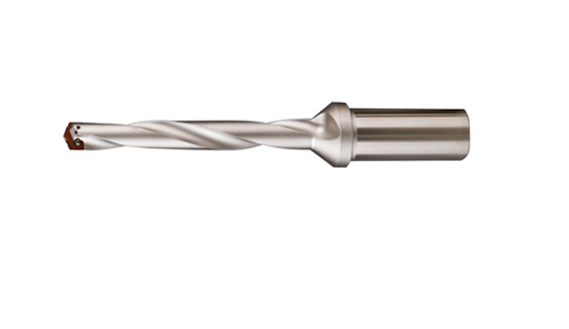

鏟鑽(側固柄直槽刀桿)-車床使用排削佳
序號	接口	鑽尖範圍	鑽孔深度	型號	直柄		螺絲	扳手	牌價
					長度	直徑
1	00	12.98-15.0	22.0	SLS00-ML020-22N	50	20	2102046	2502017	5540
2			35.0	SLS00-ML020-35N	50	20			5980
3			240.0	SLS00-ML020-240N	50	20			10500
4			295.0	SLS00-ML020-295N	50	20			11970
5			387.0	SLS00-ML020-387N	50	20			14960
6	05	15.5-17.85	22.0	SLS05-ML020-22N	50	20	2102046	2502017	5540
7			35.0	SLS05-ML020-35N	50	20			5980
8			240.0	SLS05-ML020-240N	50	20			10500
9			295.0	SLS05-ML020-295N	50	20			11970
10			387.0	SLS05-ML020-387N	50	20			14960
11	10	17.86-21.5	48.0	SLS10-ML025-48N	56	25	2102049	2502016	6070
12			67.0	SLS10-ML025-67N	56	25			6670
13			365.0	SLS10-ML025-365N	56	25			13000
14			457.0	SLS10-ML025-457N	56	25			16470
15			569.0	SLS10-ML025-569N	56	25			21310
16	15	22.0-24.6	48.0	SLS15-ML025-48N	56	25	2102049	2502016	6070
17			67.0	SLS15-ML025-67N	56	25			6670
18			365.0	SLS15-ML025-365N	56	25			13000
19			457.0	SLS15-ML025-457N	56	25			16470
20			569.0	SLS15-ML025-569N	56	25			21310
21	20	24.61-29.0	57.0	SLS20-ML032-57N	60	32	2102045	2502020	7730
22			86.0	SLS20-ML032-86N	60	32			8100
23			400.0	SLS20-ML032-400N	60	32			17800
24			511.0	SLS20-ML032-511N	60	32			19850
25			692.0	SLS20-ML032-692N	60	32			26890
26	25	30.0-35.5	57.0	SLS25-ML032-57N	60	32	2102045	2502020	7730
27			86.0	SLS25-ML032-86N	60	32			8100
28			400.0	SLS25-ML032-400N	60	32			17800
29			511.0	SLS25-ML032-511N	60	32			19850
30			692.0	SLS25-ML032-692N	60	32			26890
31	30	35.51-41.28	76.0	SLS30-ML040-76N	70	40	2102044	2502015	8480
32			121.0	SLS30-ML040-121N	70	40			10930
33			349.0	SLS30-ML040-349N	70	40			21000
34			559.0	SLS30-ML040-559N	70	40			29040
35			787.0	SLS30-ML040-787N	70	40			38910
36	35	42.0-47.99	76.0	SLS35-ML040-76N	70	40	2102044	2502015	8480
37			121.0	SLS35-ML040-121N	70	40			10930
38			349.0	SLS35-ML040-349N	70	40			21000
39			559.0	SLS35-ML040-559N	70	40			29040
40			787.0	SLS35-ML040-787N	70	40			38910
41	40	48.0-55.56	130.0	SLS40-ML040-130N	70	40	2102044	2502015	11650
42			350.0	SLS40-ML040-350N	70	40			22900
43			422.0	SLS40-ML040-422N	70	40			26500
44			525.0	SLS40-ML040-525N	70	40			33500
45			625.0	SLS40-ML040-625N	70	40			35570
46			879.0	SLS40-ML040-879N	70	40			47660
47	45	56.0-65.09	130.0	SLS45-ML040-130N	70	40	2102044	2502015	11650
48			350.0	SLS45-ML040-350N	70	40			22900
49			422.0	SLS45-ML040-422N	70	40			26500
50			525.0	SLS45-ML040-525N	70	40			33500
51			625.0	SLS45-ML040-625N	70	40			35570
52			879.0	SLS45-ML040-879N	70	40			47660

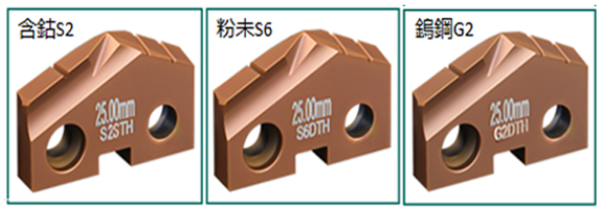

配 適 的 刀 片 規 格

A	B	C	含鈷SSH			粉末高速鋼			鎢鋼
直徑範圍	厚度	頂角
9.5~12.5	2.38	132度	S2                STA	S2                         DTH	S2                    DTP	S6                     STA	S6                     DTH	S6                  DTP	G2                    STA	G2                  DTH	G2          DTP
13~17.5	3.18
18~24	3.97
24.5~35	4.76
35.5~47.5	6.35
48~65	7.94
65.5~89	11.1	144度
90~114	11.1



TY深孔鏟鑽 使用說明

鏟鑽加工參數

8倍徑及以上刀桿的使用方法（立式、臥式相同）

一、導向孔加工

使用和深孔相同直徑的短刀桿，開一個深度至少為2倍徑深的導向孔

使用前端角度和深孔用鑽頭相同，或者比深孔用鑽頭角度大的刀片。

二、深孔鑽頭的插入

轉速最多設定50RPM，進給固定為F=300mm/min，關閉冷卻液，以上述條件將深孔鑽頭插入至距離導向孔末端1~3mm處。

三、盲孔加工時

速度和進給設定為推薦值100%，請在實施深孔加工的同時，確認切屑排出狀態以及機床的負載率。請不要採用分段進給的方法加工。

*如果實際加工中，確實無法分斷切屑，請採用分段的方式加工。分段進給時，以4mm為起始，逐漸增加分段加工長度。

*如果機床負載率變化劇烈，有可能是因為切屑堵塞。為防止鑽頭損壞，請中斷加工，重審切斷條件以刀片形狀。

四、通孔加工時（即將打通之前）

鑽頭尖端露出之前，請設定速度S推薦值的50%，進給F推薦值的75%。

打通的地方為斜孔的話，也請在鑽頭任何一部分露出之前，作與上述相同的設定。

鑽頭刀片的刀刃部分至少要露出3mm以上才可以將鑽頭拔出。

五、鑽頭拔出的方法

鑽頭拔出時，轉速最多設定為50rpm

深孔加工流程注意事項

*使用8倍徑及以上鏟鑽刀桿時請務必鑽1D-2D的導向孔。

*冷卻液的量請盡量多。

當切削過程中有振動時，可能造成螺栓鬆動。

在開始時候，請對螺栓緊固情況進行檢查。

莫式鏟鑽（需要配冷卻環）

鏟鑽使用注意事項

1、請對刀片緊固螺栓左右均等地

2、準備工作時請勿碰到刀尖

3、請參照鏟鑽的加工參數表，確認切削速度、切削進給縱型、橫型相同

用短刀桿加工導向孔，使用與8倍徑及以上刀桿相同的刀片確認切屑處理

用與導向孔鑽頭直徑相同8倍徑以上刀桿以低速旋轉、快速進給開啟冷卻插入導向孔

提前1~2mm進行切削旋轉，開始進刀切削

切削排出，要確認機械設備的負荷表同時進行切削

低速旋轉、轉速進給回原位置（參照下方照片）

深孔加工流程注意事項

*使用8倍徑及以上鏟鑽刀桿時請務必鑽1D-2D的導向孔。

*冷卻液的量請盡量多。

當切削過程中有振動時，可能造成螺栓鬆動。

在開始時候，請對螺栓緊固情況進行檢查。

例.我客戶機台BT50 買鏟鑽22*400L加工深度350L 材料是P20 硬度在30~36HRC ,

師父他加工數據是 速度S:800rpm,進給量F50, 此例僅作參考
