產品特點

型號 : 3D-TC

電子訊號式尋邊器

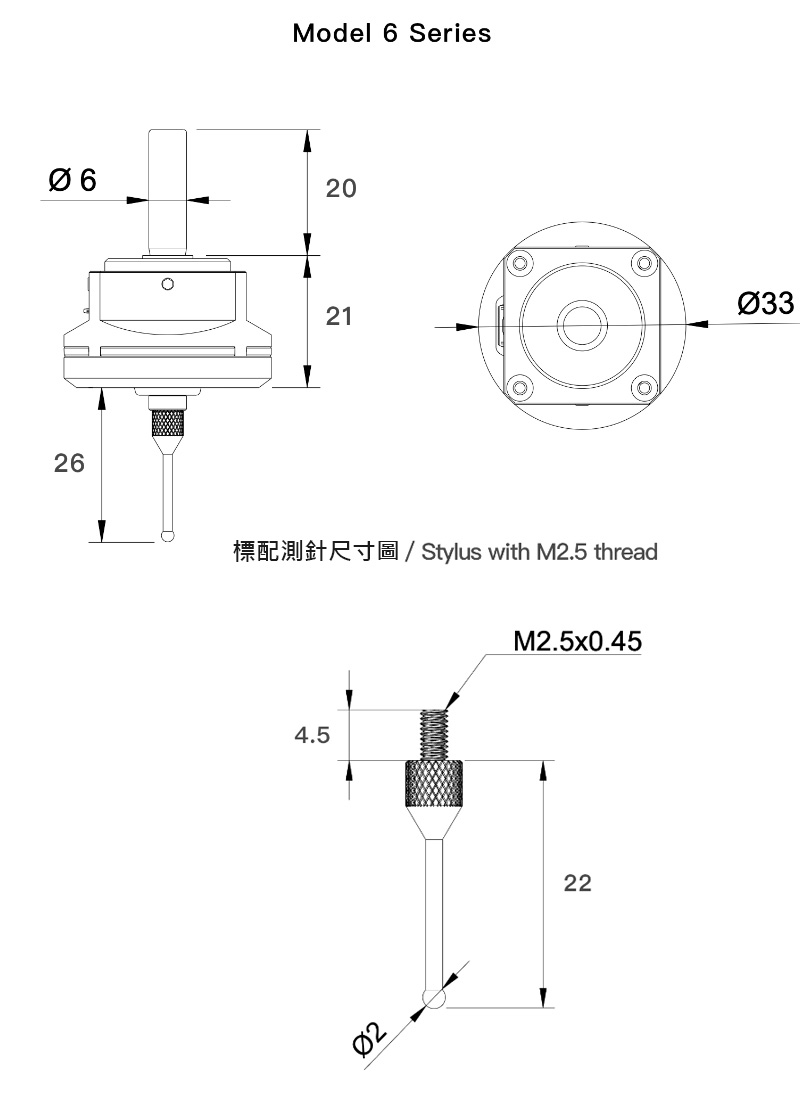

產品規格

產品說明介紹

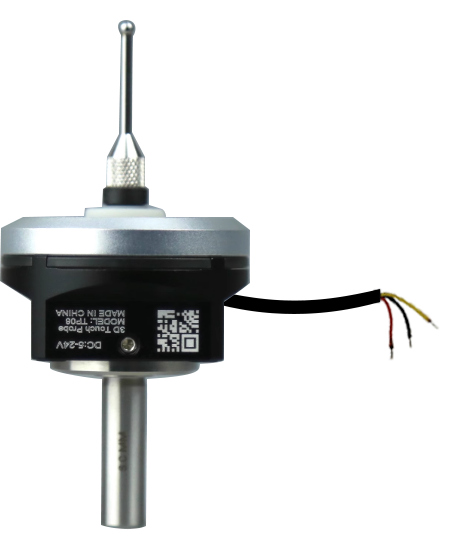

DIYO 3D Touch Probe三座標測頭，通過連接CNC (Mach3, GRBL控制板) 信號輸入口 (對刀口) 來實現快速找中、尋邊、找圓心，台面形狀測量等等功能，極大的解決了在加工過程中做二次夾裝工件定位的煩惱。

• 工作電壓：DC5-24V寬電壓

• 指示燈：通電綠燈，觸發後紅燈

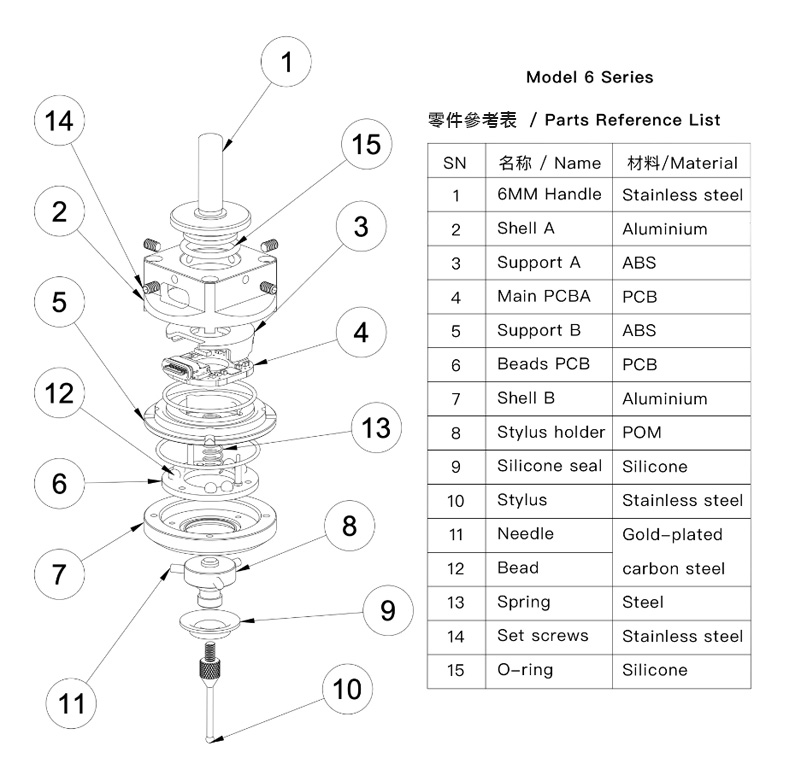

• 材質：外殼採用精細磨砂黑色+銀色氧化鋁合金

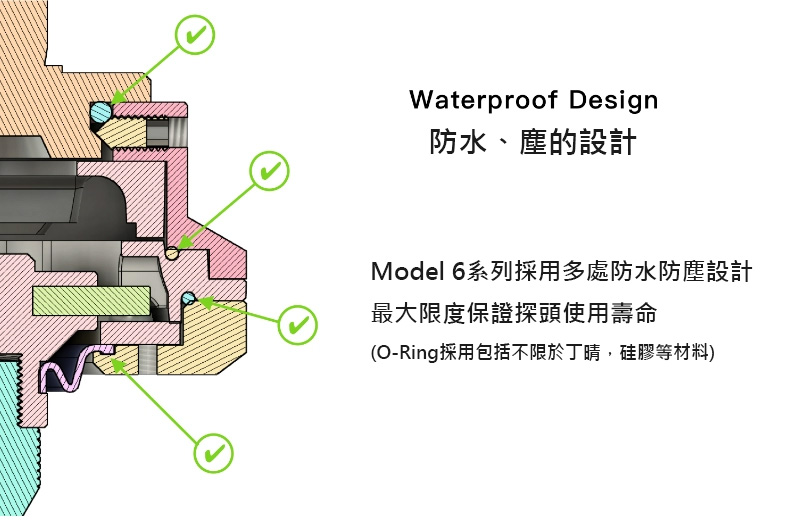

  扁平防滾設計，測針為不銹鋼上下一體機加工而成，球頭採用鎢鋼球耐磨。

• 適配GRBL控制板和Mach3等多種控制板/箱。

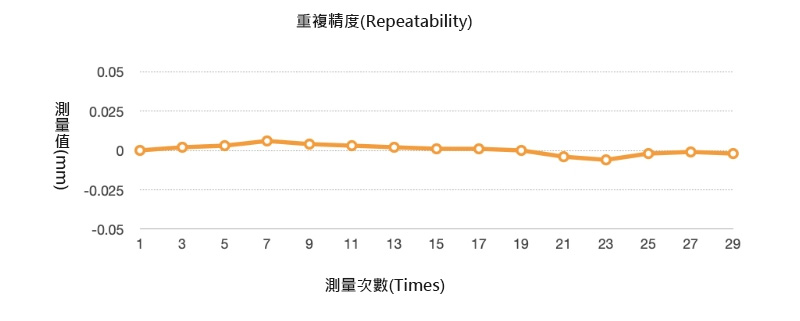

※ 單向重複定位精度小於 0.01 MM

測頭採用內循環導電來檢測工件，所以可以用於不導電，絕緣物的工件進行探測

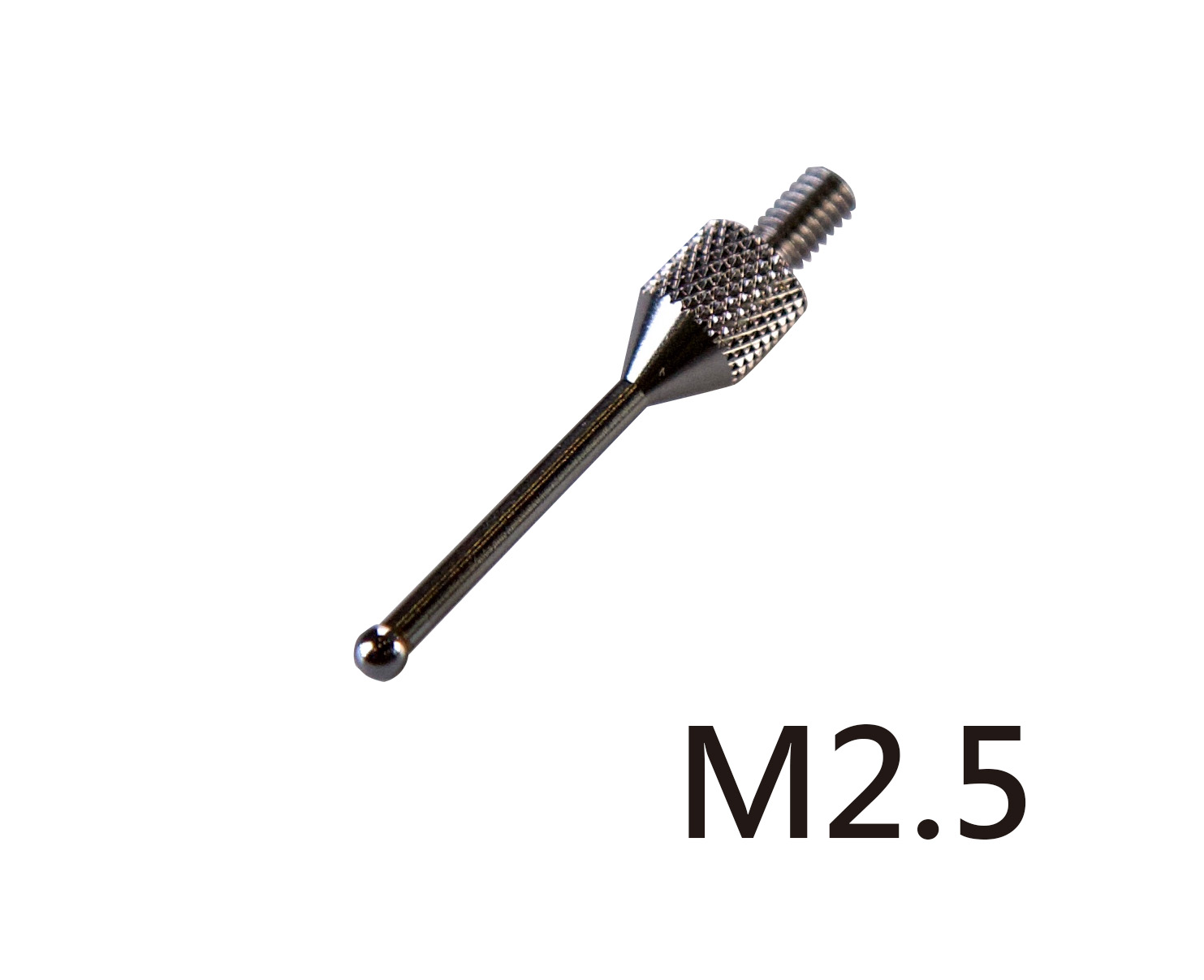

※ 隨測頭附送一根安裝好的測針 (鎢鋼球不銹鋼測針)

※ 注意 ※

請務必採用AA或以上等級的ER11彈性筒夾，否則無法保證測頭使用時候的同心度，拿到貨後請自行測量調整。

Q&A

一、需要打開主軸轉速嗎?

A: 千萬不要！

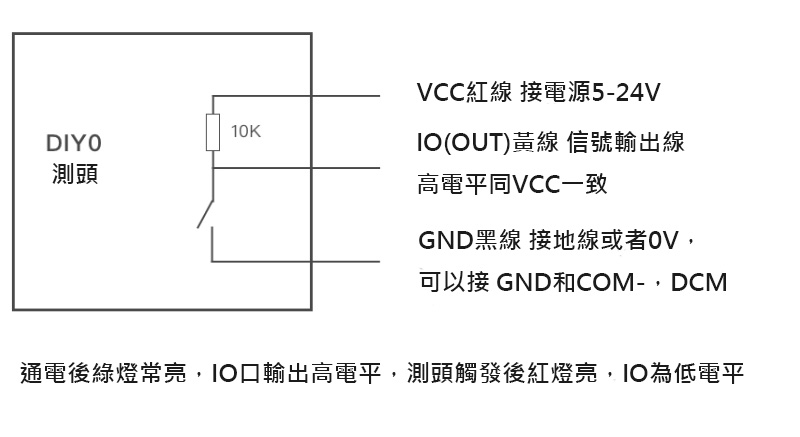

二、如何區分三根線?

A: 紅線是VCC、黑線是GND、白線是IO。

三、為什麼每次裝上測頭同心度都不一樣?

A: 因為您的ER筒夾不可能保證100%的正位，每次裝上測頭以後就算同心度調節到1絲。

，取下測頭再次裝上還是會有偏差，所以您的筒夾最好是AA及以上精度(同心度≦0.005)，建議自己裝上筒夾後，用精度高的量規或者鎢鋼棒錶看一看同心度。槓桿百分表最好距離夾頭50mm，大概是我們測量球頭到刀柄根的距離。

四、為什麼我明明是AA筒夾，同心度還是差?

A: 因為您買到虛標筒夾。

正常情況下，主軸如果跳動0.01，AA筒夾夾持銑刀打錶刀柄，誤差可能不會超過0.02，最多不會超過0.03，而筒夾的中軸線和主軸線會有一個微小的角度偏差，這個偏差會因為您的刀柄長度而放大。平時您用校錶測量銑刀根部看不出來很大誤差，但是因為測頭的測針距離刀柄會有50mm左右的距離，會進一步放大誤差，所以務必選擇貨真價實的高精度筒夾。

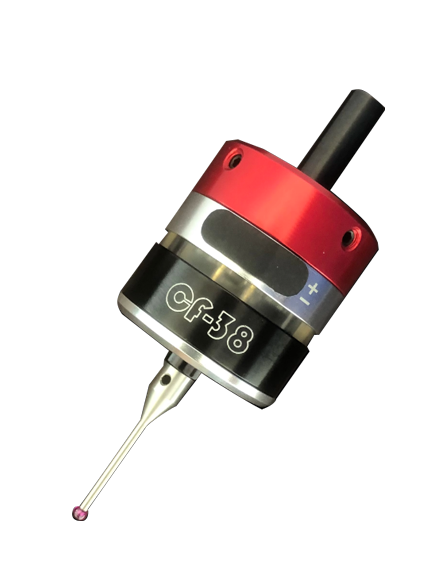

電子光電式尋邊器 (紅寶石測頭)

▼
