Z2PER 浮動鉸刀柄

產品特點

型號 : Z2PER

浮動阻力可調：您可以無級調整浮動阻力，從自動定心到自由浮動，使浮動運動不受限制。這意味著您可以根據需要調整刀具的設置，以確保最佳性能。

調節刀具重量：通過調整浮動阻力，您可以實現更好的刀具設置。這對於垂直和水平應用都很有用。即使在水平向上的可調式自動定心中，也可以將刀具保持在浮動刀柄的中心，從而防止顫痕的出現並延長刀具的使用壽命。

滾珠和滑動軸承組合：這種鉸刀柄結合了滾珠和滑動軸承，以實現順暢的浮動。滾珠軸承適用於低負荷應用，提供平滑的運動。而滑動軸承則在高負荷應用中抵抗高強度壓力，確保穩定性。

雙重密封防污：這種鉸刀柄配有雙重密封，可以有效防止冷卻液和切削屑進入浮動刀柄，確保其運作順暢。

出色的鑽孔質量：這種鉸刀柄使刀具只能平行浮動，這有助於實現優質的鑽孔質量。

浮動鉸刀柄

Z2PER 浮動鉸刀柄


3Z2R2 浮動絞刀柄	調節浮動量	夾持範圍	牌價
ER11 M/A-C10/12/16/20	0~0.5	1-7mm	12800
ER16 M/A-C12/16/20	0~0.8	1-10Mm	12800
ER20 M/A-C16/20/25/32	0~0.1	1-13mm	12800
ER25 UM-C16/20/25/32	0~0.1	3-16mm	13800
ER32 UM-C20/25/32	0~0.1	3-20mm	13800

浮動鉸刀柄規格參數表

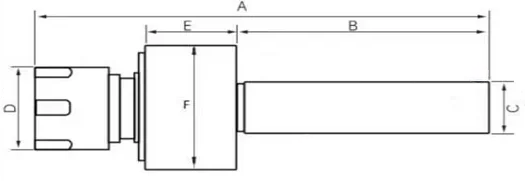

型號	夾持範圍	A	B	C柄	D	E	F	調節浮動量
PER11M-C10	1-8mm	77	42	10	16	15	25	0-0.5
PER11MC16	1-8mm	77	42	16	16	15	25	0-0.5
PER11M-C20	1-8mm	77	42	20	16	15	25	0-0.5
PER11M-C22	1-8mm	77	42	22	16	15	25	0-0.5
PER11M-C25	1-8mm	77	42	25	16	15	25	0-0.5
PER16M-C12	1-12.5mm	90	42	12	28	20.3	34	0-0.8
PER16M-C16	1-12.5mm	90	42	16	29	20.3	34	0-0.8
PER16M-C20	1-12.5mm	90	42	20	28	20.3	34	0-0.8
PER16M-C22	1-12.5mm	90	42	22	28	20.3	34	0-0.8
PER16M-C25	1-12.5mm	90	42	25	28	20.3	34	0-0.8
PER25UM-C16	1-20.2mm	113.5	48	16	42	32	52	0-1
PER25UM-C20	1-20.2mm	113.5	48	20	42	32	52	0-1
PER25UM-C25	1-20.2mm	113.5	48	25	42	32	52	0-1

在車床上使用鉸刀時，通常需要補償卡盤和待加工孔之間的軸誤差。這種誤差可以透過使用自定心浮動鉸刀柄來消除。

浮動刀柄的工作原理是基於平行軸向浮動的機構，它可以補償鉸刀與工件之間的偏心量。

滾珠軸承和軸向驅動結構：浮動刀柄通常具有獨特的滾珠軸承和軸向驅動結構，這允許在鉸孔過程中的高扭矩下實現

平滑的垂直和水平運動。這意味著它可以在高負載應用中工作，同時保持高度的穩定性。

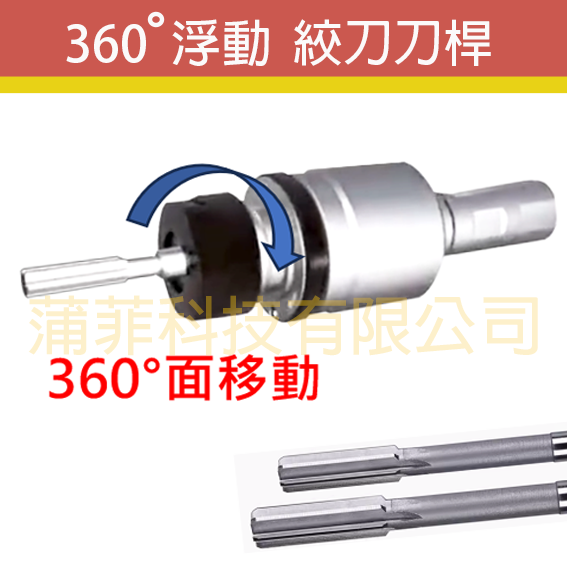

徑向浮動：浮動刀柄具有徑向浮動能力，這意味著它可以自動回到中心位置，並實現徑向平面 360° 的全浮動

（最大浮動量單邊可達0.8mm）。這有助於確保被加工孔的質量和精度，同時有效減小了累計誤差和二次夾持誤差。

消除主軸跳動：使用浮動刀柄可以消除機床主軸的徑向跳動。較刀中心始終與被加工孔中心保持一致，這使加工過程

更加平穩，提高了鉸孔加工的精度。同時，也有助於延長較刀的壽命。

提高生產效率：浮動刀柄的使用可以節省校準、換刀等輔助工時，從而提高生產效率。這有助於降低生產成本，

並使生產過程更加高效。

浮動鉸刀柄轉速切削速度參考表
加工材質鉸刀規格	轉速參考/進給參考	低碳鋼（C≦0.20%）	中碳鋼（0.25-0.4%C）鉻鉬鋼（41xx鋼）球墨鑄鐵（FCD）	高碳鋼（45%≦C）合金工具鋼（SKDI）銅（CU）	不鏽鋼（SUS）	鑄鋼（SC）	灰鑄鋼（FC）黃銅/黃銅鑄件（C2XXX-CAC2XX）鋁合金壓鑄件（ADC）
ф1-ф2	min/rpm	800-1000	600-800	400-600	500-700	400-600	1000-1200
ф1-ф2	F	0.05-0.07	0.04-0.06	0.04-0.05	0.04-0.06	0.04-0.05	0.06-0.08
ф3-ф4	min/rpm	600-800	400-600	300-400	500-600	400-500	800-1000
ф3-ф4	F	0.06-0.07	0.05-0.06	0.04-0.05	0.04-0.05	0.04-0.05	0.07-0.08
ф5-ф6	min/rpm	500-700	400-500	200-300	400-500	300-400	700-900
ф5-ф6	F	0.07-0.08	0.06-0.07	0.05-0.06	0.05-0.05	0.05-0.06	0.07-0.08
ф7-ф8	min/rpm	500-600	350-400	200-300	350-400	300-400	700-800
ф7-ф8	F	0.07-0.09	0.06-0.07	0.05-0.06	0.05-0.06	0.05-0.07	0.07-0.09
ф9-ф10	min/rpm	400-500	300-350	150-200	200-300	200-300	600-700
ф9-ф10	F	0.08-0.1	0.07-0.08	0.06-0.08	0.06-0.08	0.08-0.1	0.01-0.12
ф11-ф12	min/rpm	300-400	200-300	100-150	100-200	150-250	500-600
ф11-ф12	F	0.1-0.12	0.08-0.1	0.07-0.1	0.08-0.1	0.1-0.12	0.12-0.15
ф13-ф14	min/rpm	200-300	150-250	100-150	100-150	150-200	400-500
ф13-ф14	F	0.12-0.15	0.1-0.12	0.1-0.12	0.1-0.12	0.12-0.15	0.15-0.18
ф15-ф16	min/rpm	150-250	150-200	100-150	100-150	100-150	300-400
ф15-ф16	F	0.12-0.18	0.1-0.15	0.1-0.12	0.1-0.15	0.15-0.18	0.15-0.2
ф17-ф18	min/rpm	150-200	100-150	100	100	100	200-300
ф17-ф18	F	0.15-0.2	0.15-0.2	0.12-0.15	0.12-0.15	0.16-0.2	0.18-0.22
ф19-ф20	min/rpm	100-150	100	100	100	100	100-200
ф19-ф20	F	0.18-0.25	0.18-0.25	0.15-0.2	0.15-0.2	0.2-0.25	0.2-0.3
