氣壓夾頭 内藏回轉氣缸夾頭

產品特點

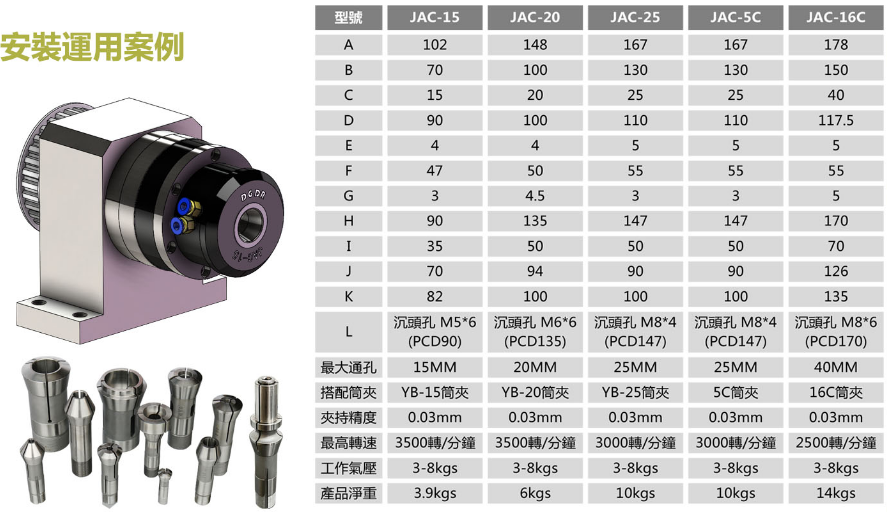

型號 : 氣壓夾頭

鋼制夾頭本體
内藏回轉氣缸,免額外安装回轉氣缸(油缸 )
JAC系列最大通孔40MM
本體精度0.01mm,夾持重複精度0.03mm内
最高轉速3500轉/分鐘
前推夾紧工件,不卡料,無位移
夾頭具有氣密防塵防水功能(充氣狀熊下)
廣泛運用於精密車床/磨床/鐳射切割/機器人等自動化設備

内藏回轉氣缸夾頭

JAC系列氣壓回轉夾頭-前推式



16C氣壓迴轉夾頭 筒夾


後拉式筒夾最大夾持徑
型號尺寸圖d小徑αL全長M螺牙圓孔四角六角
YB-15Fig11910°76M18xP1.21510.613
YB-2531.75102M31.5x20T2618.322.5
5C31.7587
16C48114M47.5xP1.754028.234.6
